Резиме чланка: A топло ваљана И-гредаје широко коришћен профил од структуралног челика дизајниран да обезбеди практичну отпорност на савијање и поуздану подршку за индустријске зграде, базе опреме, платформе и регале за цеви. Разумевање његове геометрије попречног пресека, квалитета челика, димензија, производног процеса и површинске заштите помаже инжењерима и тимовима за куповину да изаберу прави производ за своју примену.Ронгхенгиспоручује топло ваљане И-греде типа К235Б и К355Б, уобичајених величина од 10# до 63# и стандардних дужина од 6 м, 9 м и 12 м. Овај водич објашњава како да процените спецификације, упоредите опције материјала и припремите прецизнији план набавке челика.

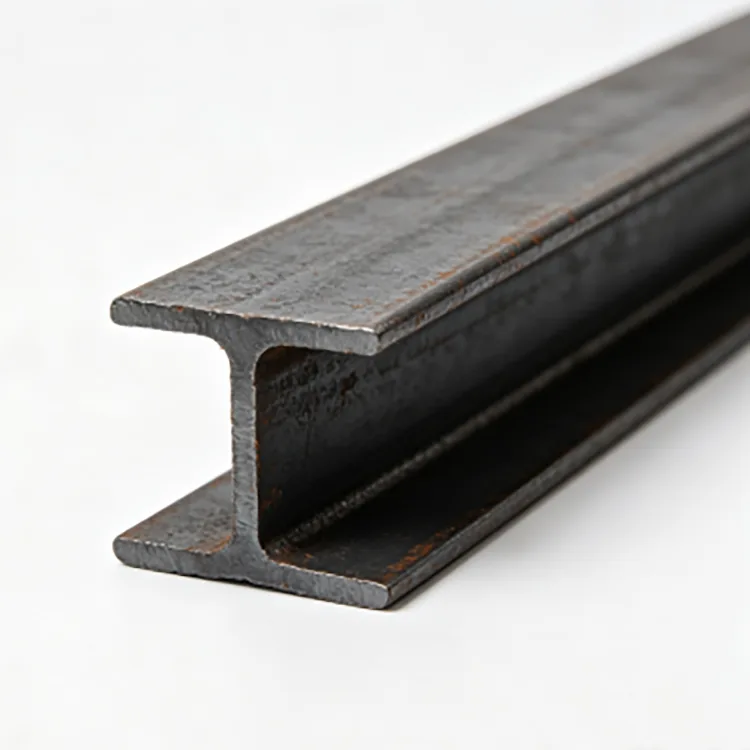

Вруће ваљана И-греда је конструкцијски челични профил произведен ваљањем загрејаног челика кроз низ пролаза за формирање. Његов попречни пресек се састоји од две хоризонталне прирубнице повезане вертикалном мрежом, стварајући препознатљив профил у облику слова И. Ова геометрија ефикасно дистрибуира материјал за отпорност на савијање, чинећи секцију погодном за многе примене са оптерећењем.
За разлику од произведене греде састављене од одвојених челичних плоча, стандардна топло ваљана И-греда добија свој основни облик попречног пресека директно током процеса ваљања. Ово смањује потребу за производњом основног пресека уздужним заваривањем плоча и обезбеђује стандардизовани профил за накнадну производњу.
Ронгхенг испоручује топло ваљане И-Беам производе у К235Б и К355Б разредима. Доступни асортиман укључује уобичајене кинеске стандардне величине од 10# до 63#, са сечењем фиксне дужине и додатном обрадом која је доступна према потврђеним захтевима пројекта.
Мрежа првенствено повезује прирубнице и доприноси отпорности на смицање, док прирубнице пружају већи део отпора на савијање. Међутим, стварне перформансе зависе од комплетних особина попречног пресека, квалитета челика, услова потпоре, обрасца оптерећења и конструкцијског дизајна.
Вруће ваљање обликује челик на повишеним температурама, омогућавајући материјалу да лакше прође кроз ваљке за формирање него на собној температури. За И-греду, узастопне операције ваљања успостављају мрежу и прирубнице и доводе пресек према његовим одређеним димензијама.
Типична секвенца производње укључује следеће фазе:
Тачни аранжмани за производњу и инспекцију зависе од производног погона и применљивог стандарда производа. За купце, суштинска ствар је да провере да ли готова греда испуњава договорене захтеве за димензије пресека, квалитет материјала, дужину и стање површине.
Избор топло ваљане И-греде захтева више од идентификације номиналне величине. Купци треба да потврде ознаку пресека, класу челика, стандард димензија, дужину, захтеве обраде и услове испоруке пре наручивања.
Следећа табела сумира главне информације о снабдевању објављене за Ронгхенг-ов асортиман топло ваљаних И-греда.
| Спецификација | Доступне опције или детаљи | Шта купци треба да потврде |
|---|---|---|
| Врста производа | Вруће ваљана конструкцијска И-греда | Потребан профил попречног пресека |
| Квалитет челика | К235Б, К355Б | Оцена наведена у структурним цртежима |
| Распон величина | 10#–63# | Тачна ознака пресека и серија |
| Секција серије | опције а-серије и б-серије | Исправна димензионална конфигурација |
| Стандардне дужине | 6 м, 9 м, 12 м | Потребна дужина залиха или распоред сечења |
| Стање површине | Црни топло ваљани челик | Да ли је потребан додатни премаз |
| Опције обраде | Сечење, бушење, укошење, равнање, уклањање ивица | Детаљи цртежа и толеранције обраде |
| Применљив стандард | ГБ/Т 706-2016; може се разговарати о другим захтевима | Захтевани стандард и критеријуми прихватања |
| Документи о инспекцији | Сертификати материјала и договорени записници о инспекцији, у складу са захтевима пројекта | Потребна документација и обим инспекције |
Ове опције нису замена за спецификацију специфичне за пројекат. Стварне димензије, ширина прирубнице, дебљина мреже, тежина јединице и толеранције варирају у зависности од изабраног одељка и применљивог стандарда. Купци би требало да траже релевантне информације о димензијама уместо да претпостављају да све греде унутар истог распона номиналних величина имају идентична својства.
За додатне информације о производу, посетите категорију производа Ронгхенг челичне И-греде.
Профил у облику слова И чини топло ваљане И-греде корисним у структурама где су отпорност на савијање, практична производња и компатибилност са утврђеним методама челичне конструкције важни. Њихова подобност се и даље мора потврдити кроз инжењерске прорачуне за сваку примену.
За основе опреме, купци треба да узму у обзир вибрације, концентрисано оптерећење, положаје монтаже и поновљене радне силе. За грађевинске структуре распон, размак између греда, детаљи веза, границе угиба и укупна стабилност могу бити подједнако важни.
Греда која ради за лагано оптерећену платформу можда није прикладна за конструкцију која носи кран или машину која је подложна значајним динамичким силама. Инжењеринг специфичан за апликацију увек треба да води коначни избор.
К235Б и К355Б су уобичајени типови конструкцијског челика који се користе за различите инжењерске захтеве. Главно разматрање је да ли специфицирана механичка својства материјала испуњавају захтеве дизајна када се комбинују са изабраним пресеком греде.
К235Б се често разматра за општу израду конструкција, укључујући фабричке потпорне рамове, платформе, носаче опреме и друге апликације где су његова специфична својства довољна. Његова погодност зависи од пројектног оптерећења, димензија пресека, детаља повезивања и применљивог стандарда.
К355Б нуди већу специфицирану границу течења од К235Б према важећем стандарду материјала. Може се изабрати када пројекат захтева већу чврстоћу материјала или када инжењер утврди да је прикладан за предвиђене услове оптерећења.
Ипак, виши степен чврстоће не чини аутоматски прихватљивом мању греду. Деформација, локална и укупна стабилност, капацитет везе, замор где је релевантно и друге провере дизајна и даље могу да утичу на избор.
| Фактор поређења | К235Б | К355Б |
|---|---|---|
| Опште позиционирање | Уобичајени тип конструкцијског челика | Конструкциони челик веће чврстоће |
| Потенцијалне апликације | Општи оквири, платформе и носачи | Примене које захтевају већу специфичну чврстоћу материјала |
| Избор величине зрака | Мора задовољити структурне прорачуне | Мора задовољити структурне прорачуне |
| Заваривање и израда | Придржавајте се важећих захтева за разред и одобрених процедура | Придржавајте се важећих захтева за разред и одобрених процедура |
| Коначна селекција | На основу инжењерских спецификација | На основу инжењерских спецификација |
Пре наручивања, потврдите потребну оцену у односу на нацрте конструкције и спецификацију материјала. Замена једне класе за другу без одобрења може утицати на усаглашеност, процедуре производње или перформансе конструкције.
И-греде и Х-греде су профили од конструкцијског челика са мрежом и две прирубнице, али њихови пропорције попречног пресека и својства пресека могу значајно да се разликују. Традиционалне И-греде углавном имају уже прирубнице, док Х-греде обично имају шире прирубнице и профил који одговара различитим структуралним захтевима.
| Цомпарисон Поинт | И-Беам | Х-Беам |
|---|---|---|
| Изглед попречног пресека | Типично уже прирубнице у односу на дубину пресека | Обично шире прирубнице |
| Заједничка структурна улога | Греде, платформе, носачи опреме и одабрани елементи оквира | Стубови, оквири зграда и други носиви елементи |
| Разматрање дизајна | Модул пресека, отпор на смицање, стабилност и угиб | Особине пресека, стабилност, аксијална оптерећења, савијање и везе |
| Заменљивост | Захтева инжењерску верификацију | Захтева инжењерску верификацију |
Ниједан профил није универзално супериоран. Одговарајући избор зависи од путање оптерећења, распона, услова ослонца, оријентације члана, дизајна везе и релевантних својстава пресека. Замена никада не би требало да се врши само зато што два профила изгледају слично или имају упоредиву номиналну дубину.
Пројекти који захтевају вишеструке структурне профиле такође могу да прегледају Ронгхенгове конструкцијске челичне секције како би упоредили доступне категорије производа.
Квалитет производа подразумева више од визуелног изгледа. За топло ваљану И-греду, купци треба да провере да ли испоручени део одговара наруџбини и да ли његове димензије, идентификација материјала и стање површине задовољавају договорене критеријуме прихватања.
Практични план инспекције може обухватити следеће тачке:
Стандардне црне топло ваљане И-греде не укључују аутоматски премаз за заштиту од корозије. Површина обично задржава мленски каменац, а додатна заштита може бити неопходна у зависности од радног окружења.
За унутрашњу примену у сувим условима, наведена црна површина може бити адекватна. Инсталације на отвореном, влажни објекти, приобалне локације и хемијски агресивна окружења могу захтевати одговарајући систем бојења, топло цинковање или неки други пројектовани заштитни премаз.
Тамо где је специфицирано цинковање, сечење, бушење и друге операције производње генерално треба да се координирају пре наношења премаза. Ово помаже да се смањи количина изложеног челика којем би иначе била потребна заштитна поправка након обраде. Завршни систем премаза треба да буде изабран у складу са окружењем, животним веком пројекта, планом одржавања и захтевима пројекта.
Јасне спецификације куповине помажу у смањењу неусклађености материјала, непотребне израде и кашњења у инсталацији. Пре него што затражите понуду, припремите следеће информације кад год је то могуће.
На пример, пројекат који захтева греде од 12 м са избушеним монтажним рупама треба да наведе и коначну дужину реза и локације рупа. Ако се у наруџбини једноставно наводи величина и количина греде, добављач можда неће имати довољно информација да припреми потребне обрађене компоненте.
Ронгхенг може да координира стандардне пресеке, сечење фиксне дужине, бушење, искошење, исправљање и уклањање ивица према договореним захтевима. Обезбеђивање комплетних цртежа и консолидоване листе за сечење олакшава преглед поруџбине пре производње или испоруке.
Обично се користи за фабричке структуре, кровне греде, платформе, базе опреме, регале за цеви, оквире складишта и индустријске потпорне структуре. Конкретна примена се мора проверити у односу на структурални дизајн.
Ронгхенг наводи уобичајени распон величина од 10# до 63#, укључујући опције серије А и Б. Тачне димензије и теоријске тежине јединице зависе од изабране ознаке пресека.
Уобичајене стандардне дужине су 6 м, 9 м и 12 м. Такође се може разговарати о сечењу фиксне дужине према потврђеним димензијама пројекта и захтевима поруџбине.
Бр. К355Б има већу специфицирану границу течења, али одговарајућа класа зависи од инжењерског дизајна, услова оптерећења, величине пресека, захтева за производњу и применљивог стандарда. Већа чврстоћа материјала сама по себи не гарантује боље укупне перформансе конструкције.
Не аутоматски. Два профила могу имати различита својства пресека и структурно понашање. Сваку замену треба да провери и одобри одговорни грађевински инжењер.
Да. Сечење, бушење, искошење, равнање и уклањање ивица могу се организовати према договореним захтевима обраде. Купци треба да доставе потребне цртеже, димензије и толеранције пре наручивања.
Стандардна црна топло ваљана површина није еквивалентна посебном премазу за заштиту од корозије. У зависности од окружења, пројекат може захтевати фарбање, топло цинковање или други одговарајући заштитни систем.
Укључите ознаку пресека, класу челика, применљиви стандард, количину, потребну дужину, детаље обраде, површинску обраду, захтеве за инспекцију и одредиште испоруке. Ови детаљи помажу добављачу да прецизније процени поруџбину.
Теоријска тежина се израчунава множењем објављене јединичне тежине изабраног дела са његовом дужином. На пример, деоница са теоријском јединичном тежином од 20 кг/м и дужином од 12 м има теоријску тежину од 240 кг. Стварна јединична тежина мора бити потврђена за изабрани део, а уговор треба да наведе начин обрачуна.
Да. Међународне поруџбине се могу координирати око договорених спецификација одељка, захтева обраде, документације за инспекцију, паковања, утовара контејнера и извозне документације. Аранжмане испоруке треба потврдити за сваку поруџбину.
Вруће ваљана И-греда може да обезбеди ефикасно структурно решење када његове димензије, квалитет челика и својства пресека одговарају захтевима пројекта. Успешна набавка захтева више од поређења цена: купци треба да верификују важећи стандард, потврде исправну серију секција, наведу обраду и заштиту од корозије, и утврде јасне захтеве за инспекцију и испоруку.
Ронгхенг подржава набавку конструкцијског челика са топло ваљаним И-гредама К235Б и К355Б, уобичајене величине од 10# до 63#, стандардне дужине од 6 м, 9 м и 12 м и договорене опције обраде. Без обзира да ли купујете челик за фабричку структуру, базу опреме, индустријску платформу или сталак за цеви, тачне спецификације могу помоћи да се поједностави производња и смање ризици набавке који се могу избећи.
Тражите поуздану понуду топло ваљаних И-греда за ваш следећи структурални пројекат? Поделите потребну величину пресека, квалитет челика, количину, димензије сечења, обраду површине и одредиште испоруке са Ронгхенгом. Наш тим може да прегледа ваше захтеве и разговара о одговарајућим опцијама снабдевања. За детаље о производу, понуде пројекта и прилагођене аранжмане обраде,настделуј насданас да разговарамо о вашим потребама за набавком челика.
