РонгхенгзалихеХладно обликовани У-каналчелични профили за носаче индустријске опреме, структурне оквире, носаче цеви, уграђене компоненте и друге примене у производњи челика. Произведене прогресивно формирањем челичне траке на собној температури, ове секције у облику слова У нуде практичну комбинацију контролисане геометрије, ефикасне употребе материјала и прилагодљивих димензија за пројекте који захтевају поуздане челичне компоненте спремне за уградњу.

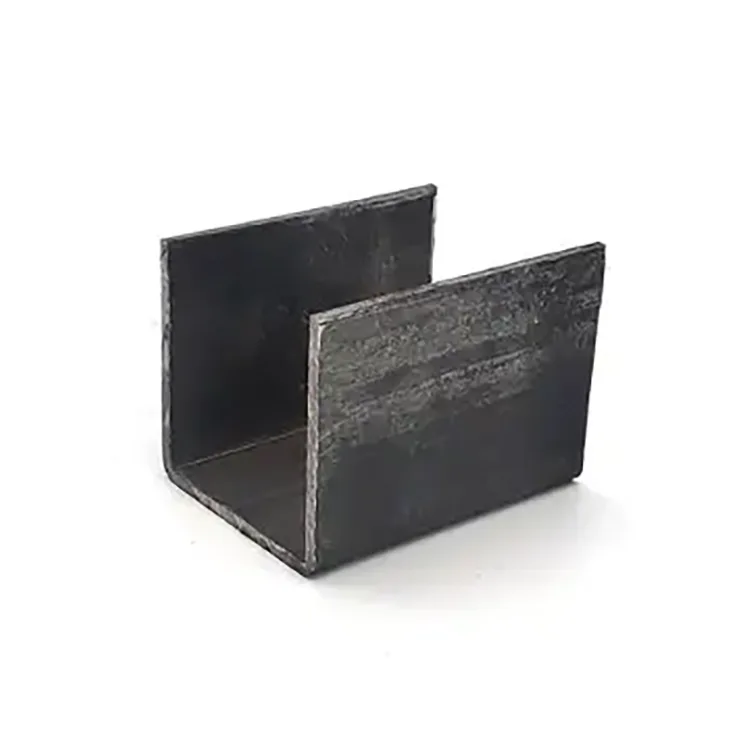

Хладно обликовани У-канал је челични профил произведен савијањем челичне траке на собној температури у попречни пресек у облику слова У. Његова отворена геометрија чини га погодним за базе опреме, структуре за вођење, потпорне оквире, кућишта и разне готове склопове. У поређењу са тежим конвенционалним профилима, хладно обликовани профили могу обезбедити корисну равнотежу снаге и тежине када су правилно пројектовани за њихова предвиђена оптерећења. Ронгхенг нуди опције челика К235Б и К355Б, величине профила У80–У300, дебљине од 0,8–3,0 мм и стандардне дужине од 6, 9 или 12 метара, у зависности од спецификација производа. Овај водич објашњава методе производње, практичне предности, примене, техничке спецификације, разматрања куповине и захтеве за одржавање како би купцима помогли да изаберу прави челични канал за своје пројекте.
1. Шта је хладно обликовани У-канал?
2. Како се производи хладно обликовани У-канал?
4. Где се користи хладно обликовани У-канал?
5. Које техничке спецификације су најважније?
6. Хладно обликовани У-канал у односу на топло ваљани канални челик
7. Како одабрати прави У-канал
8. Контрола и одржавање квалитета
Хладно обликовани У-канал је отворени челични профил са централном мрежом и две прирубнице које се протежу у истом правцу. Ова конфигурација ствара профил у облику слова У који се може интегрисати у носеће структуре, монтажне склопове, оквире опреме и друге произведене компоненте.
За разлику од топло ваљаног челичног канала, који свој облик добија ваљањем на високим температурама, хладно обликовани У-канал се производи прогресивним савијањем челичне траке на собној температури. Ова метода производње омогућава да се димензије профила и геометрија прирубница прилагоде специфичним применама.
Хладно обликовани канали су посебно корисни када пројекат захтева релативно лагане челичне компоненте, поновљиве димензије и једноставну производњу. Њихове перформансе зависе од врсте челика, дебљине, геометрије пресека, дизајна споја и примењених оптерећења. Дакле, одабир одговарајућег профила захтева више од поређења његових спољашњих димензија.
Ронгхенг обезбеђује хладно обликоване челичне профиле за индустријску и структурну примену, са стандардним и прилагођеним опцијама доступним у складу са захтевима пројекта. Купци могу прегледати информације о производу Цолд-Формед У-Цханнел како би проценили доступне спецификације и услуге обраде.
Производни процес је дизајниран да претвори равну челичну траку у конзистентан профил отвореног пресека. У зависности од производне линије и захтева наруџбине, главне фазе обично укључују припрему материјала, обликовање, инспекцију димензија и завршне операције.
Производња почиње са челичном траком одабраном у складу са жељеном класом, дебљином, механичким својствима и применом. Ронгхенг наводи К235Б и К355Б међу својим доступним опцијама материјала за овај асортиман производа.
Одговарајућу оцену треба потврдити у односу на важећи стандард дизајна и пројектне спецификације, а не бирати искључиво на основу номиналне чврстоће.
Челична трака пролази кроз низ ваљака за формирање који постепено стварају централну мрежу и прирубнице. Прогресивно обликовање дистрибуира деформацију у неколико фаза, помажући у успостављању потребне геометрије попречног пресека.
Поравнање ваљака, конзистентност материјала и стање алата могу утицати на равност, углове прирубница и уједначеност димензија.
Када се формира потребан профил, може се исећи на одређене дужине. У зависности од поруџбине, додатна обрада може укључивати унапред избушене рупе, уторе и друге прилагођене димензије дизајниране да поједноставе инсталацију.
Готове делове треба проверити у складу са договореним спецификацијама. Релевантне тачке инспекције могу укључивати димензије мреже, димензије прирубнице, дебљину, дужину, равност и стање видљиве површине.
Потврдите важећи план инспекције и документацију са добављачем пре производње, посебно за пројекте са строгим димензионалним толеранцијама или захтевима структуралне усклађености.
Хладно обликовање омогућава произвођачима да производе профиле од челичне траке без употребе исте руте топлог обликовања као конвенционални топло ваљани канали. За апликације где дизајн дозвољава релативно танке пресеке, овај приступ може смањити тежину компоненти и потрошњу материјала.
Међутим, тањи челик није аутоматски економичнији. Коначни дизајн мора узети у обзир носивост, локално извијање, отклон, снагу везе и потребан радни век.
Прогресивно обликовање ваљака подржава поновљиве димензије попречног пресека током производних серија. Конзистентност је важна када се више канала мора поравнати са држачима, причвршћивачима, монтажним плочама или другим челичним компонентама.
За извођаче радова, конзистентност димензија може смањити потешкоће при постављању и непотребна подешавања током монтаже.
Отворени профил у облику слова У пружа приступачне површине за позиционирање и повезивање. У зависности од дизајна, може се резати, бушити, бушити или уградити у заварене склопове.
Унапред исечене дужине и тачно позициониране рупе такође могу смањити секундарну обраду на месту уградње, под условом да су детаљи производње потврђени пре производње.
Индустријски пројекти ретко деле идентичне захтеве димензија. Прилагођене дужине, позиције рупа, прорези и нестандардне димензије могу помоћи да се канал усклади са одређеним оквиром за подршку или склопом опреме.
Купци треба да обезбеде инжењерске цртеже или јасне спецификације димензија како би осигурали да испоручени део одговара предвиђеној инсталацији.
Хладно обликовани челик може понудити ефикасан баланс снаге и тежине када су његова геометрија и дебљина прикладне за предвиђена оптерећења. Коначне конструкцијске перформансе зависе више од квалитета челика: дубина мреже, ширина прирубнице, дебљина, дужина без подршке, учвршћивање и детаљи веза су све важни.
За апликације са оптерећењем, инжењери би требало да верификују одељак користећи применљиви стандард дизајна уместо да се ослањају на опште описе производа.
Отворени профил чини хладно обликовани У-канал погодним за широк спектар унутрашњих индустријских и производних апликација.
За спољне инсталације, влажна окружења или локације изложене корозивним супстанцама, купци треба да процене потребу за галванизацијом, фарбањем или другим одговарајућим системом за заштиту од корозије. Непревучени хладно обликовани део не би требало аутоматски да се сматра погодним за дуготрајно излагање на отвореном.
Избор правог У-канала захтева јасно разумевање доступног опсега профила и стварних услова рада. Ронгхенгове наведене информације о производу пружају следеће референтне спецификације.
| Специфицатион Итем | Доступна опција | Разматрање куповине |
|---|---|---|
| Величина профила | У80–У300 | Потврдите тачну дубину мреже, димензије прирубнице и цртеж пресека. |
| Квалитет челика | К235Б, К355Б | Ускладите класу са пројектованим оптерећењем и важећим стандардима. |
| Дебљина зида | 0,8–3,0 мм | Проверите захтеве оптерећења, локално извијање и перформансе везе. |
| Стандардна дужина | 6 м, 9 м или 12 м | Изаберите дужине које одговарају плановима транспорта и монтаже. |
| Услуга резања | Доступно је прилагођено сечење | Потврдите готову дужину и толеранцију димензија. |
| Обрада рупа | Доступне су унапред избушене рупе и прорези | Наведите пречник рупе, размак и цртеже положаја. |
| Нестандардне димензије | Може се разговарати о прилагођеним захтевима | Потврдите изводљивост, алат, цену и време испоруке. |
| Заштита површине | Потврдите потребну завршну обраду са добављачем | Узмите у обзир влагу, изложеност корозији и потребе одржавања. |
Важно:Ове спецификације су референца за избор производа, а не замена за технички лист са подацима о пројекту. Потврдите тачне димензије пресека, толеранције, сертификате материјала, завршну обраду површине и важеће стандарде у документацији за куповину.
И хладно обликовани и топло ваљани профили канала имају практичну улогу у производњи челика. Најбољи избор зависи од структуралних захтева, расположивих димензија, производних толеранција и трошкова пројекта.
| Фактор поређења | Хладно обликовани У-канал | Вруће ваљани канални челик |
|---|---|---|
| Начин израде | Челична трака се прогресивно формира на собној температури | Челик обликован процесом врућег ваљања |
| Типичан дизајн пресека | Често погодан за релативно танке зидове, лагане профиле | Обично доступан у конвенционалним структурним каналима |
| Димензионално прилагођавање | Геометрија и обрада профила могу се прилагодити одређеним захтевима | Избор генерално прати доступне опсеге ваљаних профила, са додатном производњом по потреби |
| Разматрања тежине | Може смањити тежину тамо где дизајн дозвољава тање делове | Често се бира за теже конструкцијске примене које захтевају одговарајућа својства пресека |
| Типичне употребе | Носачи опреме, оквири, вођице и израда од лаког челика | Конструкцијски оквири, носачи и апликације које захтевају одговарајуће теже делове |
| Захтеви за пројектовање | Проверите локално извијање, угиб, везе и својства пресека | Проверите својства пресека, оптерећење, везе и применљиве структурне стандарде |
Ниједна метода производње није универзално супериорна. Хладно обликовани профили могу бити корисни за лаке апликације и прилагођену производњу, док топло ваљани канали могу бити прикладнији за пројекте који захтевају теже делове. Инжењери би требало да упореде стварне карактеристике пресека и верификовани пројектни капацитет пре него што донесу коначну одлуку.
Поуздана одлука о куповини почиње апликацијом, а не само називом производа. Следећи кораци могу помоћи менаџерима пројеката, инжењерима и тимовима за набавку да дефинишу своје захтеве.
Идентификујте оптерећења, неподржани распон, услове подршке, распоред везе и очекивано сервисно окружење. За конструктивне примене, доставите ове детаље одговорном инжењеру како би секција могла да буде изабрана и верификована на одговарајући начин.
Наведите дубину мреже, ширину прирубнице, дебљину материјала, угао прирубнице и све додатне геометријске захтеве. Сама ознака величине секције можда неће описати сваку димензију потребну за тачну производњу.
К235Б и К355Б су доступне опције наведене за Ронгхенг-ов опсег хладно обликованих У-канала. Одговарајућу класу треба изабрати у складу са пројектним прорачуном, важећим стандардом материјала и пројектном документацијом.
Одредите потребне дужине, локације рупа, прорезе и друге детаље обраде пре него што наручите. Комплетни цртежи помажу у смањењу модификација локације и спречавању неусклађености између испоручених профила и инсталационих компоненти.
Тимови за набавку треба да процене комплетне трошкове, укључујући:
Овај приступ помаже купцима да упореде понуде на доследној основи и идентификују најприкладнију опцију за пројекат.
Квалитет производа утиче на ефикасност инсталације, структурне перформансе и дугорочну поузданост произведених склопова. Купци треба да успоставе јасне захтеве за инспекцију пре почетка производње.
Проверите дубину мреже, ширину прирубнице, дебљину, укупну дужину, равност и друге критичне димензије у односу на одобрени цртеж. За компоненте које се користе у склоповима, компатибилност димензија је посебно важна.
Потврдите класу челика и затражите релевантну документацију о материјалу тамо где то захтева пројекат. Идентификација материјала и следљивост могу бити важни за регулисане или носиве примене.
Проверите да ли профил има видљивих оштећења, деформација и услова који могу да ометају производњу или премазивање. Ако је прописана заштита од корозије, потврдите тип премаза и применљиве критеријуме инспекције.
За захтевне конструкцијске примене, инспекција и пријем треба да прате спецификацију пројекта и применљиве инжењерске стандарде. Захтеви за одржавање треба да одражавају стварно окружење услужног рада и изабрани систем заштите површине.
Хладно обликовани У-канал се производи прогресивним савијањем челичне траке на собној температури, док се конвенционални топло ваљани челик за канале обликује врућим ваљањем. Хладно обликовани профили се често користе за лаке профиле и прилагођену производњу, док се топло ваљани канали обично бирају за теже конструкцијске примене. Одговарајући избор зависи од потребних димензија, својстава пресека и пројектног оптерећења.
Ронгхенг наводи К235Б и К355Б као доступне опције материјала за свој асортиман производа са хладно обликованим У-каналима. Купци треба да потврде потребну класу, механичка својства, документацију о материјалу и применљиве стандарде пре наручивања.
Да. Наведене опције укључују прилагођено сечење, унапред избушене рупе, прорезе и нестандардне димензије које су подложне потврди. Купци треба да обезбеде детаљне цртеже, димензије, количине и захтеве обраде како би добављач могао да процени изводљивост и детаље понуде.
Може се користити на отвореном када су материјал, конструкцијски дизајн и систем заштите од корозије одговарајући за животну средину. Челик без премаза може захтевати додатну заштиту од влаге и корозије. Купци треба да потврде расположиву површинску обраду и очекиване услове услуге код добављача.
Избор зависи од примењеног оптерећења, распона, услова носача, дизајна прикључка, квалитета челика и применљивих конструкцијских захтева. За примену носивости, квалификовани инжењер треба да провери својства пресека и капацитет конструкције. Ронгхенг може да прегледа наведене димензије и информације о пројекту како би помогао у идентификацији одговарајућих опција производа.
Наведите потребну величину профила, димензије мреже и прирубнице, дебљину, квалитет челика, дужину, количину, завршну обраду површине и све захтеве за рупе или прорезе. За структуралне пројекте, укључите релевантне цртеже, предвиђену примену и техничке стандарде. Ови детаљи помажу добављачу да припреми тачнију понуду и предлог испоруке.
Хладно обликовани У-канал је практичан челични профил за носаче опреме, индустријске оквире, структуре за вођење, уграђене компоненте и друге производне апликације где су важни геометрија пресека, ефикасност материјала и компатибилност инсталације. Избор правог производа захтева пажљиво разматрање квалитета челика, дебљине, димензија профила, примењених оптерећења, изложености корозији и захтева обраде. Ронгхенг нуди опције К235Б и К355Б, величине профила У80–У300 и прилагођене услуге обраде према потврђеним спецификацијама. Ако набављате челичне канале за индустријски пројекат, монтажу опреме или прилагођену производњу,контактирајте насда разговарамо о вашим цртежима, техничким захтевима, количини поруџбине и очекивањима испоруке. Јасно дефинисана спецификација је први корак ка поузданом и исплативом решењу за снабдевање челиком.
-
