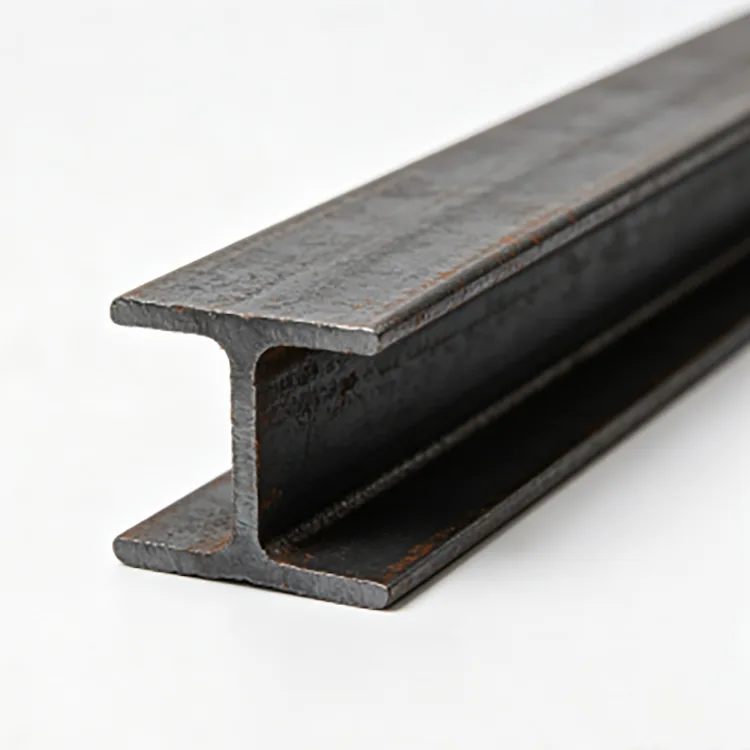

Вруће ваљани И-Беам је топло ваљани профил од конструкцијског челика са две прирубнице повезане централном мрежом. Секција се формира директно ваљањем на високој температури, а не заваривањем одвојених челичних плоча заједно.
Геометрија у облику слова И пружа отпорност на савијање кроз прирубнице, док мрежа повезује секцију и носи силе смицања. Обично се испоручује за фабричке структуре, платформе, базе опреме, носаче цеви и друге конструкцијске челичне конструкције.
Ронгхенг испоручује топло ваљане И-греде К235Б и К355Б у уобичајеним величинама од 10# до 63#, са стандардним дужинама од 6 м, 9 м и 12 м. Сечење фиксне дужине и друга обрада могу се организовати према захтевима пројекта.
| Ставка | Спецификација |
|---|---|
| Производ | Вруће ваљана И-греда |
| Квалитет челика | К235Б, К355Б |
| Распон величина | 10#–63# |
| Уобичајени типови | а / б серија |
| Стандардна дужина | 6 м / 9 м / 12 м |
| Сечење фиксне дужине | Доступан |
| Површина | Црно топло ваљано |
| Обрада | Сечење, бушење, искошење, равнање, уклањање ивица |
| Основни челични стандард | ГБ/Т 706-2016 |
| Други стандарди | АСТМ / ЕН захтеви се могу дискутовати |
| Образац за снабдевање | Залихе или производња према захтеву |
Обично тражени одељци укључују 12.6#, 14#, 16#, 18#, 20а#, 25а# и 32а#. Тачне димензије пресека, ширина прирубнице, дебљина мреже и теоријска тежина зависе од изабране ознаке пресека.
Тачна величина И зрака зависи од структуралних захтева, а не само од цене или доступности. Пре одабира пресека треба узети у обзир распон, примењено оптерећење, стање носача, размак, начин повезивања и дозвољено угибање.
Дужи распон, концентрисано оптерећење опреме или веће растојање између носача могу захтевати већи пресек. Конструкцијски дизајн ће такође можда морати да узме у обзир бочну стабилност и употребљивост поред савијања и смицања.
Када структурни цртеж већ наводи број греде, редослед треба да прати наведени одељак уместо да дозвољава замену само на основу сличних димензија или расположивих залиха.
И греде и Х греде имају различиту геометрију попречног пресека и својства пресека. Традиционалне И греде углавном имају уже прирубнице и нагнуте унутрашње површине прирубница, док Х греде генерално имају шире прирубнице.
И греде се обично користе као елементи за савијање, док се Х греде често бирају за стубове и теже конструкцијске оквире. Ово је само општа разлика; стварни пресек треба одредити конструктивним пројектом.
И сноп не треба заменити Х снопом само зато што су два дела слична или је један лакше доступан.
К235Б се обично користи за фабричке греде, платформе, носаче опреме и општу конструкцију где изабрана секција испуњава потребне услове оптерећења.
К355Б обезбеђује већу чврстоћу материјала и може се специфицирати за теже конструкцијске примене где дизајн то захтева.
Виша класа челика не чини аутоматски мањи пресек погодним. Ако се класа промени да би се смањила тежина челика, треба поново проверити чврстоћу, угиб и стабилност конструкцијског дизајна.
Греда се формира директно кроз низ операција врућег ваљања:
Челична гредица → загревање → грубо ваљање → средње ваљање → завршно ваљање → димензионисање → равнање → сечење → контрола → спајање
Узастопни пролази ваљања успостављају мрежу и прирубнице и доводе секцију до потребних димензија. Након ваљања, греда се проверава за димензије, правост и стање површине.
Тамна млинска скала која се обично налази на црном топловаљаном челику је производна површина настала током ваљања и не треба је мешати са атмосферском рђом.
Основна геометрија мреже и прирубнице се производи током ваљања, тако да купац добија готов структурални пресек, а не одвојене плоче које треба да буду израђене у елемент у облику слова И.
Ово поједностављује накнадно сечење и производњу и избегава уздужни завар који се користи за креирање основног пресека греде. Конзистентни ваљани профили такође олакшавају координацију распореда материјала и производних цртежа на пројектима серије.

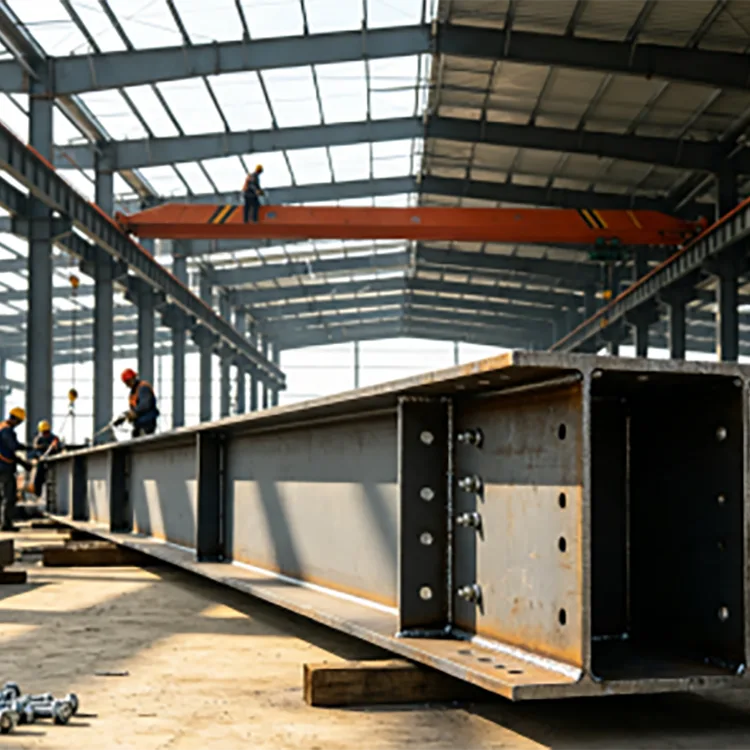

Вруће ваљана И-греда се углавном користи тамо где И-пресек обезбеђује одговарајући структурални елемент за савијање.
За примену машина, избор греда треба узети у обзир више од укупне тежине опреме. Распон носача, тачке монтаже, расподела оптерећења, вибрације и поновљено оптерећење могу утицати на потребну секцију.
За пројекте испоручених машина, 14#–20# И греде су коришћене за базе опреме и израду носача.

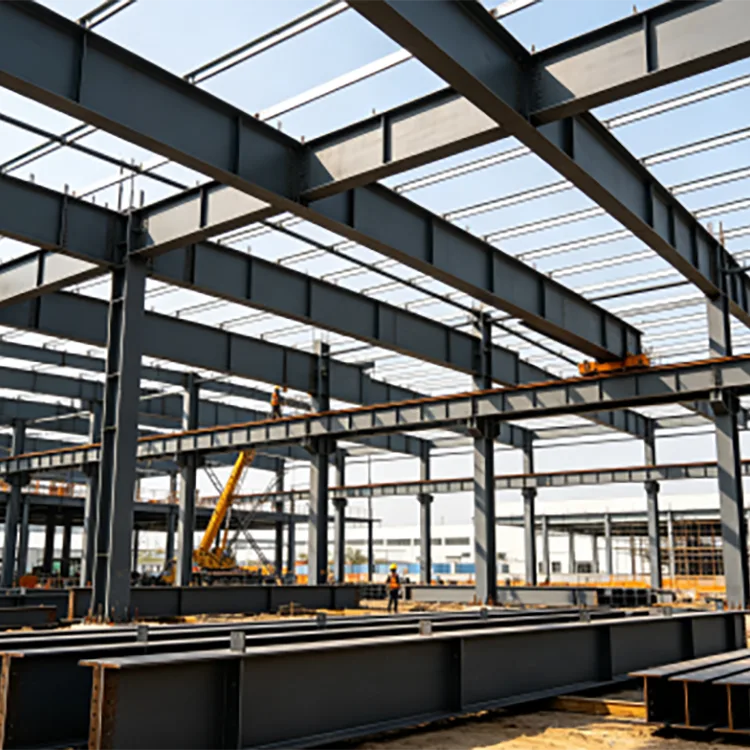

За фабричку конструкцију, 16#–25# К235Б И греде су испоручене за кровне греде, чланове платформе и потпорне конструкције.
Конзистентне димензије пресека су важне за серијску производњу јер се греде морају поравнати са спојним плочама и суседним структурним елементима током уградње.
Топло ваљани И-Беам се испоручује као црни топло ваљани челик без антикорозивног премаза.
За суве унутрашње примене, црна површина се може користити када пројекат не захтева додатну заштиту од корозије. За отворену спољашњу челичну конструкцију, фарбање, вруће поцинковање или други одговарајући систем премаза може се одредити у складу са окружењем у коме се ради.
Тамо где је потребно цинковање, пожељно је да се сечење, бушење и друга производња заврше пре процеса цинковања. Ово смањује количину изложеног челика који би иначе захтевао поправку након обраде.
Ронгхенг може организовати обраду према цртежу пројекта, укључујући:
За велике поруџбине, купци могу доставити листу за сечење и цртеже за производњу пре производње. Ово омогућава да се дужине греда и захтеви обраде ускладе са инсталационим димензијама.
Инспекција се фокусира на разред материјала, ознаку пресека и готове димензије.
Сертификати материјала и уговорени записи о инспекцији могу се испоручити према захтевима пројекта. Инспекција треће стране се такође може договорити када је наведено у уговору.
Поруџбине челика могу се измирити према стварној или теоретској тежини према уговору о куповини.
Стварна тежина се заснива на измереној маси испорученог материјала. Теоријска тежина се израчунава на основу објављене јединичне тежине изабраног пресека и његове испоручене дужине.
На пример, греда са теоретском јединичном тежином од 20 кг/м и дужином од 12 м има теоријску тежину од 240 кг.
За масовне поруџбине, метод поравнања треба потврдити пре производње и отпреме.
Фабрички пројекат Северне Кине користио је 16#–25# К235Б топло ваљане И-греде за кровне греде, платформе и потпорне структуре. Материјал је испоручен у серијама са проверама пресека и димензија пре производње.
Произвођач машина је користио 14#–20# И греде за базе опреме и потпорне конструкције. Греде су исечене и израђене према потребним димензијама носача пре површинске обраде.
За инфраструктурни пројекат у југоисточној Азији, К355Б И греде су испоручене за уоквиривање постројења и конструкције носача цеви. Наруџбина је укључивала сортирање, ојачавање снопа и извозну документацију за контејнерске пошиљке.
Ронгхенг-ов ланац снабдевања се налази у Тиањин Дакиузхуангу, са приступом топловаљаном челичном ланцу, складиштењу, преради и извозној логистици.
Уобичајени И Беам секције од 10# до 63# могу се распоредити према залихама и потражњи пројекта. К235Б и К355Б су доступни за различите структурне захтеве, док сечење фиксне дужине и договорена обрада могу бити координирани пре испоруке.
За поруџбине из иностранства, сортирање материјала, пакирање, утовар контејнера и извозна документација се такође могу координирати у складу са захтевима испоруке.
Обично се користи за фабричке греде, кровне и платформске конструкције, базе опреме, регале за цеви, структуре складишта и друге конструкцијске челичне конструкције.
Не. Њихова геометрија прирубнице и својства пресека су различити. И греду не треба заменити Х гредом без провере структуралних захтева.
Ни једно ни друго није универзално боље. Одговарајући пресек зависи од распона, оптерећења, особина пресека, услова носача и конструкцијског дизајна.
К235Б и К355Б су главне врсте које се испоручују. О другим оценама се може разговарати када то захтева пројекат.
Уобичајени распон величина је 10#–63#, укључујући секције а / б серије. Тачне димензије и теоријска тежина јединице зависе од изабране ознаке пресека.
Да. Стандардне дужине укључују 6 м, 9 м и 12 м, а сечење фиксне дужине може се уредити према захтевима пројекта.
Да. Бушење, сечење, укошење, равнање и скидање ивица могу се организовати према цртежима и договореним захтевима обраде.
Да. Греда се може прво произвести, а затим топло поцинковати када је потребна додатна заштита од корозије за спољашње или влажне средине.
Не аутоматски. Промену квалитета челика треба проверити у односу на структурно оптерећење, величину пресека и захтеве дизајна.
Теоријска тежина се обично израчунава из објављене јединичне тежине изабраног дела помножене његовом дужином. Поравнање стварне тежине се такође може користити када је наведено у уговору.
Сертификати материјала и уговорени записи о инспекцији могу се испоручити у складу са захтевима пројекта. По потреби се може организовати и инспекција треће стране.
Да. Снабдевање челиком пресека, сечење фиксне дужине, договорена обрада, пакирање, инспекцијска документација, утовар контејнера и извозна документација могу се координирати за међународне поруџбине.
