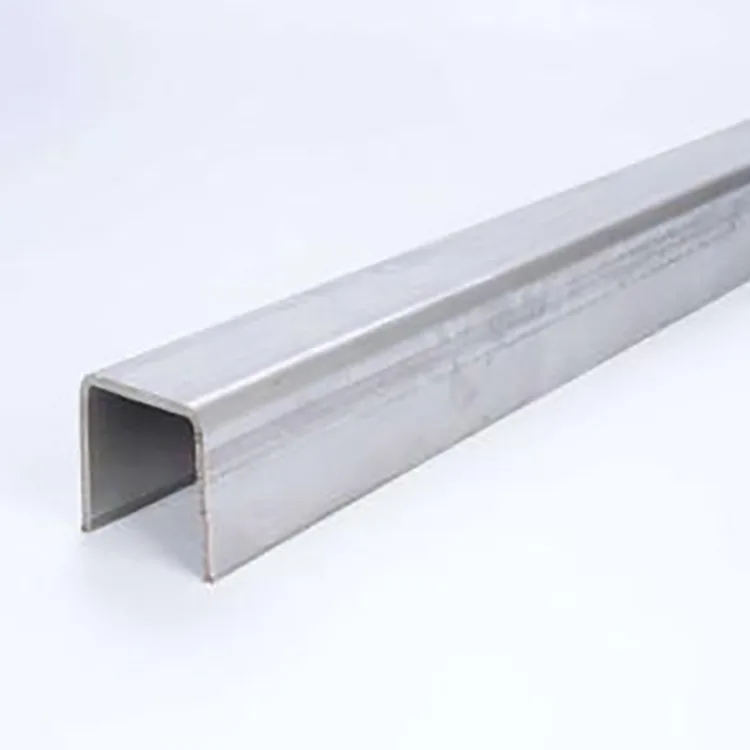

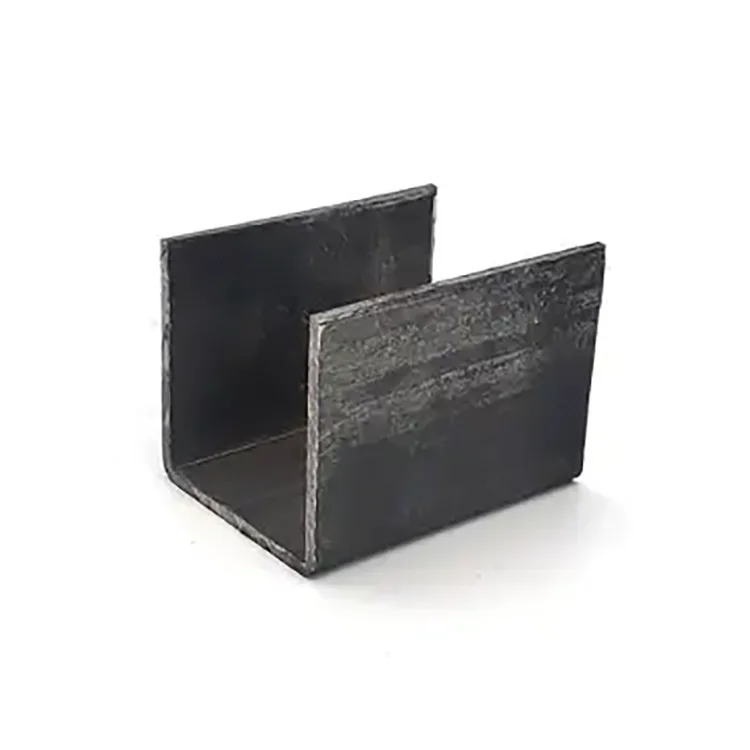

Хладно обликовани У-канал

Хладно обликовани У-канал је развијен за пројекте где је традиционални челични канал превише тежак и скуп, док су квадратне или правоугаоне цеви скупље или мање погодне за фиксирање и позиционирање. Направљен од квалитетне челичне траке кроз интегрисано хладно обликовање на собној температури, профил има правилан жлеб у облику слова У, отворен приступ и прецизно позиционирање.

У поређењу са Ц и З секцијама, које се углавном користе као кровне и зидне греде, У канални челик је погоднији за носаче, причврсне канале, базе опреме, уграђене делове, носаче цеви, структуре за вођење и оквире кућишта. Његов отворени жлеб такође га чини погодним за завртње, стезање, вођење и позиционирање током инсталације.

Из тог разлога, посебно је погодан за суве унутрашње радионице, затворене фабрике и друга некорозивна окружења без кише, сланог спреја или изложености киселинама и алкалијама, посебно тамо где је потребно контролисати цену материјала и ефикасност инсталације.

Техничке спецификације

Стандардни производни процес

Производња почиње улазном инспекцијом челичног намотаја, након чега следи аутоматско нивелисање и равнање ради ослобађања напрезања материјала. Трака затим пролази кроз више станица за формирање ваљака да би се постепено створио пресек у облику слова У, након чега следи прецизно димензионисање, серво ЦНЦ сечење фиксне дужине и опционо аутоматско пробијање или сечење углова.

Готови профили се поново исправљају пре потпуног визуелног и димензионалног прегледа, паковања и складиштења.

Инспекција челичног намотаја → нивелисање и равнање → прогресивно хладно обликовање ваљака → димензионисање У-пресека → ЦНЦ сечење фиксне дужине → пробијање/сечење углова → секундарно исправљање → димензионална и визуелна контрола → спајање и складиштење

За разлику од топло ваљаних профила, овај процес не користи фазу ваљања на високим температурама. Омогућава контролу димензија профила, равности, положаја рупа и геометрије ивица током континуираног обликовања, што је корисно за пројекте који захтевају прецизну монтажу.

Шта чини У Цханнел Стеел другачијим

Лагани дизајн са нижим укупним трошковима

Хладно обликовање повећава чврстоћу челика кроз радно каљење, омогућавајући да се користи пресек са тањим зидовима уместо тежег традиционалног канала у одговарајућим применама. Резултат је мања потрошња челика и смањени трошкови транспорта, подизања и монтаже.

У типичним лаким и средњим апликацијама за подршку, хладно обликовани дизајн може бити више од 30% лакши од традиционалног челичног канала, што помаже у смањењу трошкова материјала, транспорта и рада.

Жлеб у облику слова У за фиксирање и позиционирање

Отворени део у облику слова У је једна од његових главних практичних предности. Обезбеђује погодну површину за фиксирање утора, вођење, ограничавање, позиционирање опреме, стезање цеви и уграђену конструкцију.

Ово је такође место где се пресек разликује од Ц и З челика. Ц и З пресеци се обично бирају за греде, док се челик У канала чешће користи тамо где сам профил треба да функционише као потпора, база, водилица или канал за причвршћивање.

Тачност димензија за директну монтажу

Профили се формирају на аутоматској линији за ваљање и пролазе кроз процесе димензионисања и равнања. Ово помаже у одржавању конзистентних димензија пресека, равних ивица и контролисаног увртања.

За пројекте који користе унапред избушене рупе или елементе фиксне дужине, циљ је да се испоруче компоненте које се могу саставити директно, уместо да се више пута секу или исправљају на лицу места.

Лако сечење, заваривање и бушење

Природна површина од црног челика нема поцинковани премаз који треба узети у обзир током сечења или заваривања. Материјал се може сећи, бушити, заваривати или савијати у складу са захтевима производње.

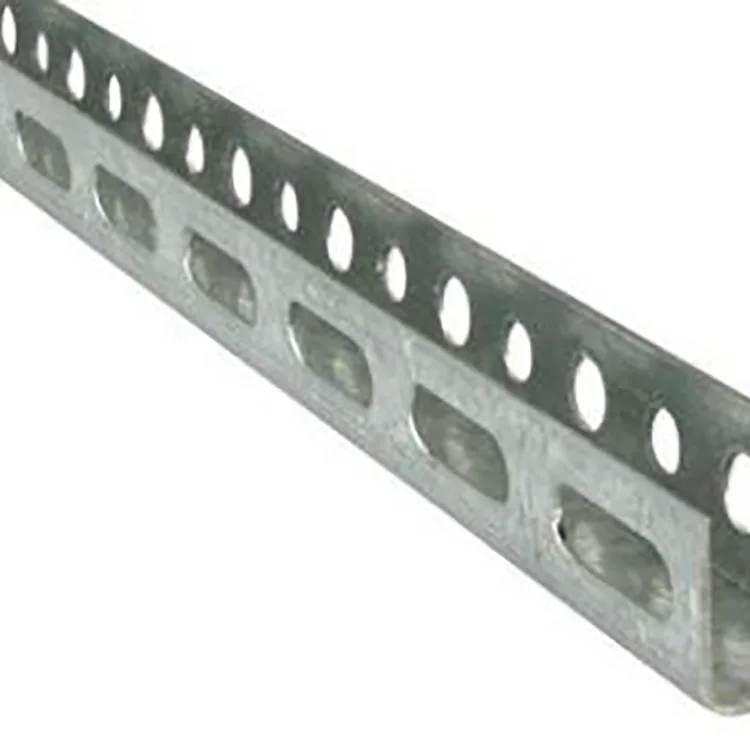

Унапред избушене рупе, прорези, углови и делови фиксне дужине се такође могу произвести пре испоруке, смањујући количину обраде локације која је потребна за реновирање и пројекте подршке опреми.

Чист пресек и редован изглед

Правилно формиран У пресек има равну површину, правилне ивице и конзистентну геометрију. Након монтаже, компоненте могу да одржавају равномерне празнине и уредан укупни изглед, што их чини погодним не само за функционалне челичне конструкције, већ и за видљиве унутрашње структуре, радионице и изложбене или изложбене просторе.

Решавање заједничких проблема пројекта

Мањи трошкови материјала и инсталације:

Хладно обликовани танкозидни дизајн може смањити тежину за 30%+ у поређењу са традиционалним челичним каналима, што може смањити трошкове транспорта, подизања и рада.

Мање исправке сајта:

ЦНЦ обликовање и равнање ваљака дају конзистентне димензије и равност, помажући да се смањи рад на сечењу, бушењу и исправљању након испоруке.

Бржа инсталација:

Стандардни жлеб у облику слова У може се користити директно за фиксирање, вођење, подупирање и позиционирање. Са унапред избушеним рупама или уторима, многе компоненте се могу саставити без додатне израде на месту.

Боље одговара за лагане структуре:

Очвршћавање хладним радом побољшава чврстоћу формираног пресека, чинећи га погодним за носаче лаких и средњих оптерећења, конзоле опреме, носаче цеви и конструкције кућишта када је профил правилно одабран за оптерећење.

Реал Пројецт Апплицатионс

Случај 1: Систем подршке опреми за радионицу паметне производње

Пројекат је укључивао модерну интелигентну производну радионицу са сувим затвореним окружењем под контролом прашине. Купцу је био потребан велики број конзола за причвршћивање опреме и оквира за цевне носаче, са захтевима за стабилност конструкције, високу равност и контролисану цену пројекта.

Одабрани материјал је био К235Б хладно обликовани У-канал, У100–У140, са дебљином зида од 1,5–2,0 мм и унапред избушеним рупама за позиционирање.

Жлеб у облику слова У одговара захтевима за позиционирање опреме и фиксирање цеви без додатног заваривања на месту. Ефикасност инсталације је повећана за 40%, док је лагани дизајн смањио захтеве за транспорт и подизање. У поређењу са традиционалним решењем од челичног канала, укупни трошак пројекта је смањен за 23%.

Висока равност профила је такође помогла да се спречи девијација инсталације око опреме. Завршени систем подршке остао је стабилан и без попуштања, са уредним распоредом радионице и једнократним прихватањем пројекта.

Случај 2: Унутрашња структурна надоградња старије фабрике

Старија индустријска фабрика захтевала је нове унутрашње преграде, носаче опреме и структуре за причвршћивање цеви. Пошто је постојећа зграда имала ограничену носивост, тешке челичне конструкције нису биле погодне за реновирање.

Пројекат је користио К235Б хладно обликовани У-канал у више величина у складу са различитим захтевима подршке.

Лагани део је помогао у испуњавању ограничења оптерећења постојеће зграде без непотребног повећања структуралног оптерећења. Његов компактан облик је такође био лакши за уградњу у скученим просторима око постојеће опреме и цевовода.

Након инсталације, надограђене структуре су обезбедиле стабилну подршку уз одржавање чистог распореда, чинећи У канал погодним за лагану унутрашњу реновацију фабрике.

Како одабрати прави У канал

По окружењу:

Углавном се препоручује за сува, проветрена затворена окружења без директне кише или корозије. За влажне радионице треба размотрити додатни прајмер за заштиту од рђе. Спољна, слана и јако корозивна окружења захтевају одговарајући заштитни премаз или другачији челични профил.

По материјалу:

К235Б је погодан за опште лаке носаче, конзоле и структуре кућишта. К355Б се препоручује када је потребна већа чврстоћа, као што су већи распони, теже базе опреме или радови на армирању.

По величини одељка:

У80–У120 се може користити за мање носаче цеви и опреме. У140–У200 је погодан за главне структуре кућишта и постоља. За тежу арматуру и веће подлоге, већи пресеци као што су У250–У300 могу се узети у обзир у складу са стварним оптерећењем.

По дебљини зида:

0,8–1,2 мм се генерално користи за лако позиционирање и апликације које нису носиве; 1,5–2,0 мм је погодан за обичне потпорне конструкције; 2,5–3,0 мм је намењено за теже апликације за подупирање и ојачање.

Коначну величину пресека треба потврдити у складу са распоном, оптерећењем, методом причвршћивања и условима уградње, а не бирати само према величини профила.

Површинско и апликацијско окружење

Стандардни производ се испоручује као природни црни челик без поцинкованог премаза. Ово чини накнадно сечење, заваривање и бушење једноставним и омогућава купцу да примени прајмер, боју или другу одговарајућу површинску обраду када је то потребно.

Производ је најпогоднији за:

Суве затворене фабрике и радионице

Оквири за подршку опреме

Конструкције носача цеви и каблова

Базе опреме

Унутрашње преграде и ограде

Уграђене челичне компоненте

Структуре водича и позиционирања

Пројекти реновирања лаких челика

За спољне конструкције, приобална подручја, сталну влажност или окружења изложена киселинама и алкалијама, заштита од корозије мора бити специфицирана пре производње.

Обрада по мери и масовна набавка

У канал се може произвести према пројектним цртежима, а не ограничен на стандардне величине залиха. Доступна обрада укључује претходно избушене рупе, прорезе, сечење углова, сечење под углом, сечење фиксне дужине и нестандардне димензије.

За пројекте који користе поновљене компоненте подршке, претходна обрада може смањити сечење и бушење на локацији. Купци могу дати цртеже, димензије пресека, размак рупа, захтеве за дужину и разред материјала када траже понуду.

За веће поруџбине, производња се може организовати према потребној комбинацији величина и распореду испоруке, са прегледом димензија пре паковања и отпреме.

Фабричка контрола квалитета

Контрола квалитета почиње са улазним челичним котуром, где се пре формирања проверавају квалитета материјала и основни димензионални услови.

Током производње, главне контролне тачке су нивелисање траке, стабилност ваљања, димензије пресека, равност, положај рупе и дужина сечења. Након формирања, профили се подвргавају секундарном равнању и коначном визуелном и димензионалном прегледу.

Посебна пажња је посвећена увијању, деформацији, стању ивица и конзистентности између серија. За претходно избушене производе, положај рупа и размак се такође проверавају јер ове димензије директно утичу на инсталацију.

Овај производни приступ је важан за пројекте где испоручени У канал треба да одговара цртежима и да се састави са другим произведеним компонентама без поновљене корекције локације.

ФАК

П1: Да ли је хладно обликовани У-канал јачи од обичног челичног канала?

За погодне апликације са малим и средњим оптерећењем, хладно обликовање уводи радно очвршћавање и може обезбедити већу чврстоћу у формираном материјалу. Пресек је такође димензионално правилан и отпоран на деформације када је правилно одабран и постављен. За јако оптерећене примарне конструкције, прорачун захтеваног оптерећења треба да одреди да ли је потребан тежи канал или пресек високе чврстоће.

П2: Може ли У канал заменити традиционални челик за канале?

Може да замени традиционални челик за канале у многим апликацијама са лаким и средњим оптерећењем, као што су носачи, носачи, кућишта, уграђене структуре и базе опреме. Не би требало аутоматски да замени тешке примарне греде или конструкције подложне значајним ударима или концентрисаним оптерећењима.

П3: Можете ли претходно пробушити рупе и исећи нестандардне дужине?

Да. Претходно пробијање, сечење углова, прорезивање, резање под углом и нестандардне фиксне дужине могу се произвести према цртежима. Ово омогућава да компоненте стигну спремне за монтажу.

П4: Која је разлика између У канала и Ц/З профила греда?

Ц и З секције се углавном користе за кровне и зидне греде. У секције се чешће користе за носаче, базе, уграђене делове, канале за причвршћивање, вођице и структуре за позиционирање. Избор треба да прати стварну структурну функцију.

П5: Да ли ће се хладно обликовани У-канал лако увијати или деформисати?

Правилно произведен профил пролази кроз вишепролазно обликовање, димензионисање и исправљање како би се контролисало увијање и деформација у оквиру важећих стандардних захтева. Одговарајући материјал, дебљина зида, величина пресека и начин уградње су такође важни за одржавање стабилности димензија у раду.

П6: Шта је боље, К235Б или К355Б?

К235Б је погодан за општу подршку за осветљење и апликације у кућиштима. К355Б пружа већу чврстоћу и боље је прилагођен за теже базе опреме, веће распоне и арматурне радове када то захтева конструкцијски дизајн.

П7: Може ли се површина поцинковати или фарбати?

Да. Стандардни производ је природни црни челик, тако да се може обрадити одговарајућим прајмером, бојом, прашкастим премазом или цинковањем у складу са пројектним окружењем и захтевима корозије.
