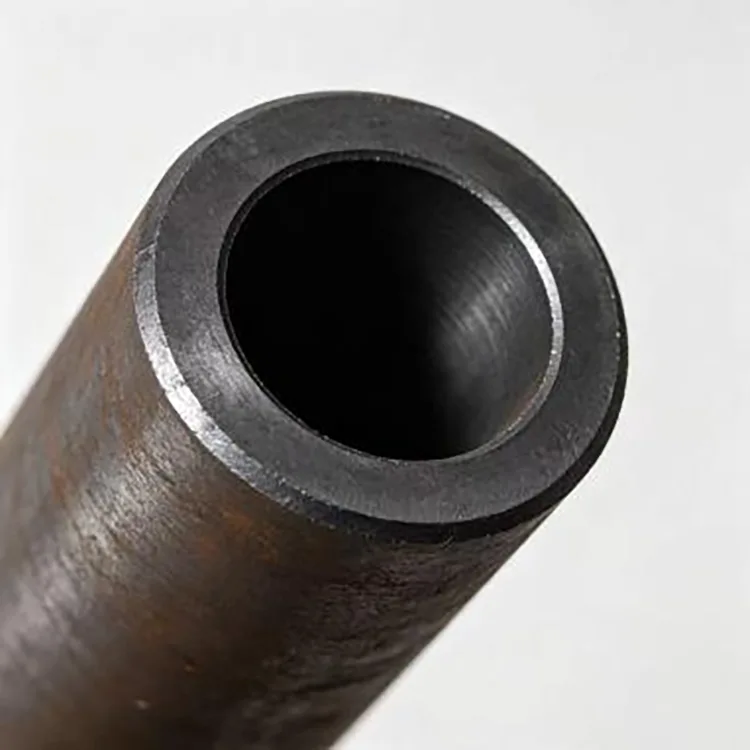

Високотемпературна бешавна цев од угљеничног челика

Цевоводи за високе температуре не могу се изабрати само по величини цеви. Радна температура, притисак, медијум за рад, време рада и класа материјала утичу на перформансе које се захтевају од цеви. Ова високотемпературна бешавна цев од угљеничног челика је намењена за апликације на високим температурама и високим притиском где обични цеви од угљеничног челика можда неће пружити довољну дугорочну стабилност.

Цев је произведена коришћењем технологије производње бешавних челичних цеви, дајући цеви континуалну структуру без уздужног завареног шава. Контролисано загревање, пирсинг, ваљање, димензионисање, хлађење и исправљање помажу у одржавању густог и уједначеног зида цеви. Готова цев је погодна за пару високе температуре, топлу воду и процесне флуиде, са могућностима обраде које су доступне за различите захтеве уградње.

Перформансе у условима високе температуре

Дуготрајно излагање топлоти може проузроковати губитак димензионалне стабилности цеви од угљеничног челика или развој деформације када материјал и услови рада нису правилно усклађени. Из тог разлога, цев је пројектована око специфичних ограничења температуре и притиска, а не да се третира као бешавна цев опште намене.

Отпорност на пузање при високим температурама

Под непрекидном експлоатацијом на 425°Ц, цев је дизајнирана да одржи стабилне димензије и одоли пластичној деформацији и проширењу пречника. Ово је посебно важно за цевоводе који дуго раде на повишеним температурама.

Отпорност на топлотни замор

Индустријски цевоводи могу доживети понављано грејање и хлађење уместо константне температуре. Цев је дизајнирана да издржи термичке циклусе и смањи ризик од пуцања повезаних са поновљеним променама температуре.

Високе температуре и перформансе притиска

Називни притисак високе температуре је 10 МПа при константној температури од 425°Ц. За стварни пројекат, капацитет притиска и даље треба да буде проверен у односу на величину цеви, дебљину зида, квалитет материјала, пројектовану температуру и важећи инжењерски код.

Униформна структура материјала

Употреба контролисаних сировина од угљеничног челика и бешавне производње помажу да се обезбеди густ зид цеви са конзистентним континуитетом материјала. Ово је важно за апликације где локализовани дефекти могу постати проблем под трајном температуром и притиском.

Основне техничке спецификације

Избор материјала и стандарда

Одговарајући материјал зависи од стварне радне температуре и услова рада. Различите врсте не треба заменити само зато што су њихове номиналне димензије цеви исте.

До 350°Ц

За цевоводе за пару средњег и ниског притиска, уље за пренос топлоте и топлу воду, 20Г бешавне челичне цеви према ГБ 3087 је пожељна опција у испорученој шеми избора.

АСТМ А106 Гр.Б се може користити као алтернатива.

ГБ/Т 8163 20# треба узети у обзир са опрезом и намењен је нископритисним, некритичним гранама, а не захтевним услугама на високим температурама.

350–425°Ц

За дуготрајну континуирану високотемпературну пару, користите 20Г према ГБ 3087 или АСТМ А106 Гр.Б према пројекту.

За овај температурни опсег, документација о материјалу треба да садржи захтевана механичка својства при високим температурама и записе о испитивању без разарања где је то предвиђено пројектом.

Уобичајени ГБ/Т 8163 20# не треба заменити специфицирану цев за високе температуре само да би се смањили трошкови куповине.

425–450°Ц

У овом температурном опсегу, цеви од угљеничног челика треба узети у обзир само за краткорочне или повремене услуге.

Потребна је процена пузања, а интервале инспекције треба скратити тамо где се привремено користи угљенични челик. За формални инжењерски дизајн, пожељнији је челик од легуре хром-молибдена.

Изнад 450°Ц

Бешавне цеви од угљеничног челика не би требало да се користе за дуготрајан рад изнад 450°Ц.

Испоручено упутство за избор препоручује легирани челик отпоран на топлоту као што су:

● 15ЦрМоГ — до 510°Ц

● 12Цр1МоВГ — до 570°Ц

Коначни избор материјала треба да прати стварни инжењерски дизајн, услове рада и важеће стандарде.

Где се користи

Ова цев се углавном користи у системима где се температура и притисак одржавају дуже време.

Типичне апликације укључују:

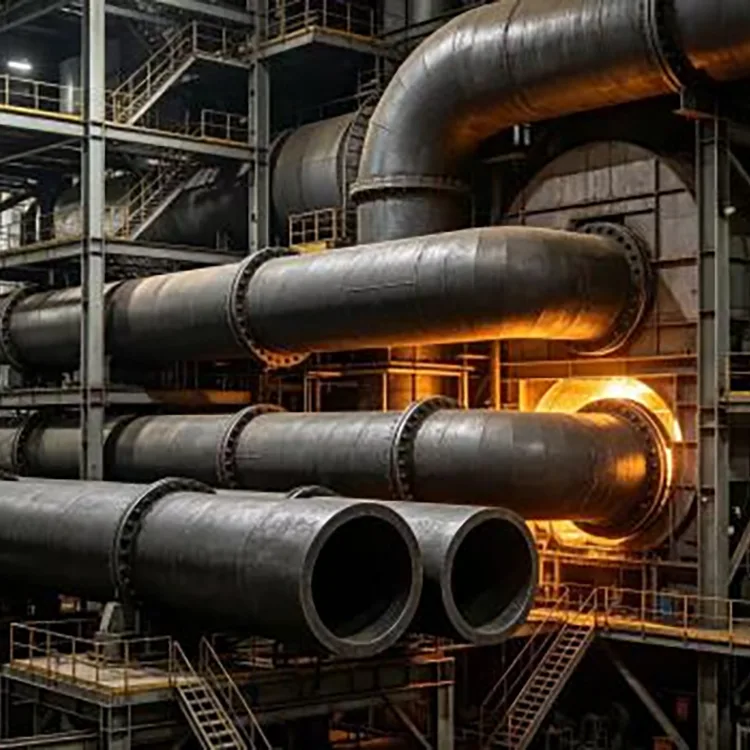

Повер Генератион

Користи се за помоћне цеви око котлова електране и друге термоенергетске опреме где се топла вода или пара транспортују под контролисаним радним условима.

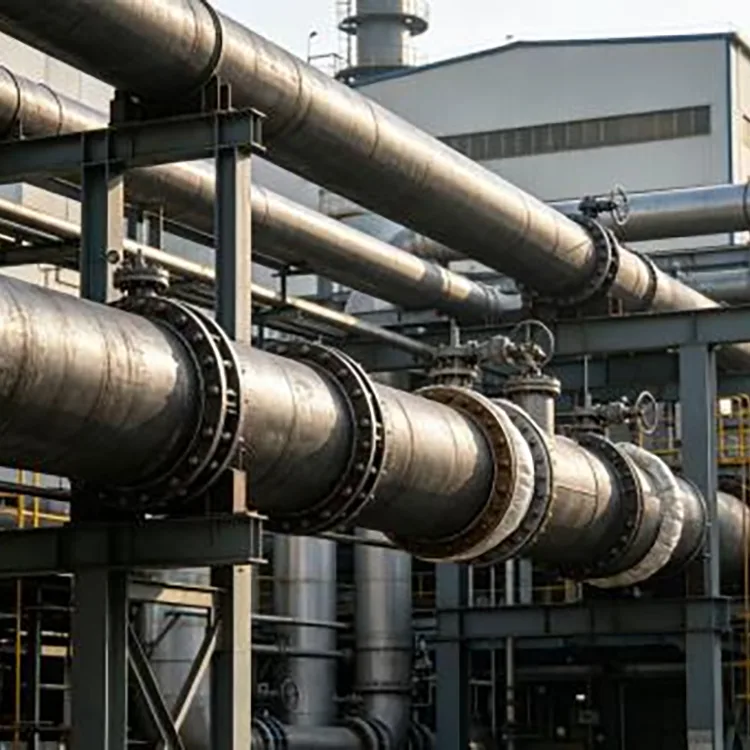

Индустријски пароводи

Погодно за високотемпературни пренос паре у индустријским постројењима, укључујући процесне парне водове и пратеће цевоводе.

Цевоводи за хемијске процесе

Користи се за високотемпературне процесне флуиде где је одабрани разред угљеничног челика компатибилан са радном температуром, притиском и медијумом.

Рекуперација отпадне топлоте

Примењује се у системима за рекуперацију отпадне топлоте где се врући флуиди или пара морају преносити између процесне опреме.

Опрема за размену топлоте

Користи се за цевоводе повезане на високотемпературне измењиваче топлоте и пратећу термичку опрему.

Апликације у којима се не би требало користити

Исправан избор такође значи да знате када се цев не сме користити.

Овај производ се не препоручује за:

● Јако корозивни кисели или алкални медији

● Дуготрајан рад изнад 450°Ц

● Услови ниске температуре/високог притиска захтевају наменске нискотемпературне цеви

За специјалне медије или екстремне температуре, материјал треба поново проценити уместо да се раствор угљеничног челика ставља у неприкладну примену.

Процес производње

За цеви за високе температуре, контрола производње је уско повезана са коначним димензијама и механичким перформансама. Ронгхенг-ов систем снабдевања покрива производњу и обраду бешавних челичних цеви, са провером квалитета која се спроводи од улазног материјала до инспекције готовог производа.

Општи производни пут укључује:

Инспекција сировина → Грејање → Пробијање → Ваљање → Димензионисање → Хлађење → Исправљање → Сечење → Површинска контрола → Испитивање без разарања када је потребно → Завршна инспекција → Паковање и отпрема

Инспекција сировина

Пре производње, улазни челични материјали се проверавају у односу на захтевану класу и спецификацију набавке. Материјална документација, хемијски састав и механичка својства прегледају се према захтевима наруџбе.

За одређене класе као што су 20Г и АСТМ А106 Гр.Б, материјал треба да одговара важећем стандарду и пројектној документацији.

Грејање и пирсинг

Припремљена челична гредица се загрева на потребну температуру обраде и пробуши да би се формирао почетни шупљи пресек. Контрола грејања је важна јер прекомерно или недовољно загревање може утицати на накнадно формирање и коначну структуру цеви.

Ваљање и одређивање величине

Шупљи омотач пролази кроз фазе ваљања и димензионисања да би се добио потребан спољашњи пречник и дебљина зида.

Контрола димензија у овој фази се фокусира на:

● Спољни пречник

● Дебљина зида

● Уједначеност зида

● Дужина цеви

● Правост

Хлађење и равнање

Након формирања, контролисано хлађење и исправљање се користе за стабилизацију димензија цеви. Правост се проверава пре него што цев пређе на завршну обраду.

Припрема за сечење и завршетак

Цев се може испоручити у потребним дужинама. Сечење фиксне дужине, искошење крајева цеви и полирање унутрашњег зида могу се организовати према потврђеној спецификацији поруџбине.

Фабричка контрола квалитета

Цевоводи за високе температуре се често инсталирају у системима у којима замена неисправне секције значи гашење опреме. Из тог разлога, контрола квалитета треба да обухвати више од инспекције изгледа и димензија.

Ронгхенгов процес инспекције може укључивати:

Верификација материјала

Квалитет челика, материјална документација и потребна хемијска и механичка својства се проверавају у односу на спецификацију набавке.

Дименсионал Инспецтион

Проверавају се спољашњи пречник, дебљина зида, дужина и равност да би се потврдило да готова цев испуњава договорене захтеве.

Инспекција површине

Површина цеви се проверава да ли има видљивих недостатака, прекомерне оксидације и других услова који би могли да утичу на каснију употребу или обраду.

Испитивање без разарања

Тамо где то захтева наруџба или инжењерски пројекат, испитивање без разарања може се организовати да би се идентификовали унутрашњи дисконтинуитети који се не могу потврдити визуелном инспекцијом.

Завршна инспекција серије

Готове цеви се проверавају по спецификацији и производној серији пре паковања. Количина, димензије, ознаке и потребна инспекцијска документа се потврђују пре отпреме.

Конзистентност серије за поруџбине пројекта

За инжењерске пројекте, примање тачне спецификације у првој пошиљци није довољно. Ако пројекат захтева неколико серија, разлике између пошиљки могу створити проблеме током инсталације и прихватања локације.

Ронгхенг организује производњу и инспекцију у складу са захтевима потврђене поруџбине. За поновну набавку, оригинална класа материјала, димензије, захтеви за обраду и услови инспекције могу се користити као референца за наредне серије.

Овај приступ је посебно користан за пројекте који захтевају вишеструке испоруке исте спецификације цеви.

Обрада и прилагођено снабдевање

Различита места уградње захтевају различите дужине цеви и крајње услове. Ронгхенг може организовати даљу обраду на основу потврђених цртежа или спецификација.

Доступна обрада укључује:

● Сечење фиксне дужине

● Скидање ивица на крају цеви

● Унутрашње полирање зидова

● Други договорени захтеви обраде

За велике инжењерске поруџбине, купци треба да обезбеде потребну врсту цеви, величину, дебљину зида, дужину, радну температуру, радни притисак, сервисни медијум и захтеве за инспекцију пре понуде.

Ово омогућава да се спецификација цеви усклади са стварном применом уместо да се наводи само према пречнику и дебљини зида.

Шта купци треба да потврде пре наручивања

За услугу на високим температурама, пре куповине треба потврдити следеће информације:

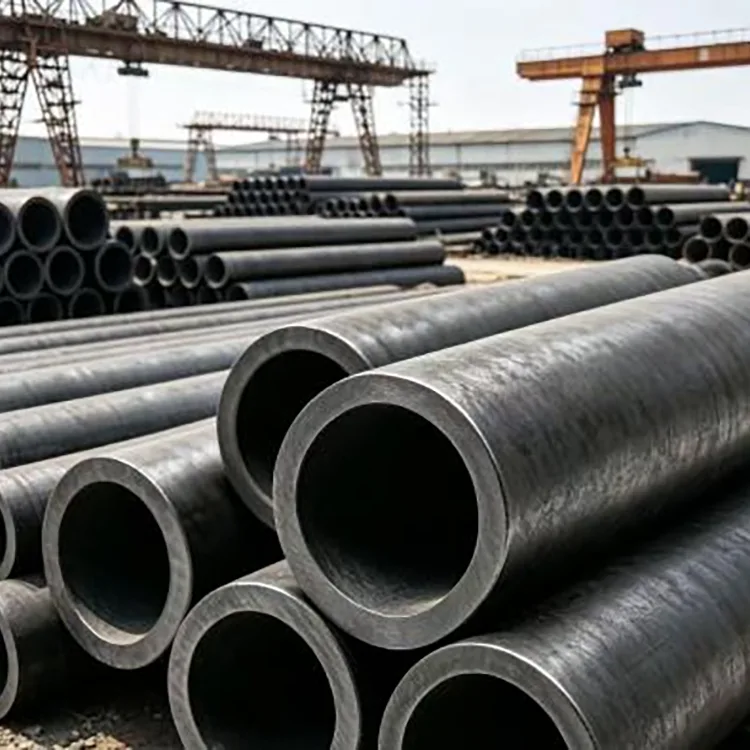

Снабдевање и испорука

Ронгхенг Интеллигент Мануфацтуринг (Тиањин) Импорт & Екпорт Цо., Лтд. послује као међународна продајна платформа Тиањин Гефу Стеел и ради са ресурсима за производњу челика у Дакиузхуангу, Тиањин, главном подручју производње и дистрибуције челика.

Асортиман понуде обухвата бешавне челичне цеви, заварене челичне цеви, поцинковане цеви, челичне профиле и фотонапонске монтажне производе. Ово омогућава компанији да се бави и набавком стандардних челичних цеви и пројектним поруџбинама које укључују одређене материјале, димензије, захтеве за обраду и инспекцију.

За велике поруџбине, распоред производње се потврђује према спецификацији цеви, количини, захтевима обраде и плану испоруке. Циљ је да испоручена цев буде у складу са одобреном набавном спецификацијом од производње до испоруке.

ФАК

П1: Која је разлика између обичне бешавне цеви од угљеничног челика и високотемпературне бешавне цеви од угљеничног челика?

Главна разлика није само у томе да ли је цев бешавна. Дуготрајна високотемпературна услуга захтева да се заједно разматрају класа материјала, стандард производње, механичка својства, радна температура и притисак. Бешавне цеви опште намене не би требало аутоматски да се третирају као погодне за континуирани рад на високим температурама.

П2: Може ли се ова цев користити за пару од 400°Ц?

Да, 20Г према ГБ 3087 или АСТМ А106 Гр.Б може се узети у обзир за 350–425°Ц континуирани високотемпературни опсег у испорученој шеми избора. Коначни избор такође треба да узме у обзир пројектовани притисак, дебљину зида, трајање рада и применљиве инжењерске захтеве.

П3: Може ли цев издржати 10 МПа на 425 ° Ц?

Наведени називни притисак високе температуре је 10 МПа при константној температури од 425°Ц. Стварни дизајн пројекта треба да потврди захтев притиска у односу на димензије цеви, квалитет материјала, шифру дизајна и услове рада.

П4: Можете ли испоручити бешавне цеви фиксне дужине високе температуре?

Да. Сечење фиксне дужине је доступно према потврђеној поруџбини. По потреби се могу организовати и кошење крајева цеви и полирање унутрашњег зида.

П5: Можете ли да обезбедите документе за испитивање без разарања и инспекцију?

Да. Документација за испитивање и инспекцију без разарања може се уредити према захтевима налога и пројекта. Купци треба да наведу потребан ниво инспекције пре производње.

П6: Које информације треба да дам за понуду?

Најкорисније информације су класа материјала, применљиви стандард, спољни пречник, дебљина зида, дужина цеви, радна температура, радни притисак, сервисни медијум, количина и захтеви за инспекцију. Цртежи или спецификације пројекта се такође могу обезбедити када је потребна додатна обрада.

П7: Да ли је ова цев погодна за температуре изнад 450°Ц?

Не. Дуготрајан рад изнад 450°Ц је изван препорученог опсега за цеви од угљеничног челика у овој шеми избора. Легирани челик отпоран на топлоту као што је 15ЦрМоГ или 12Цр1МоВГ треба да се процени за рад на вишим температурама.

П8: Како треба инсталирати високотемпературне цеви?

Систем цевовода треба довољно простора за термичко ширење. Треба изабрати високотемпературне прирубнице и одговарајуће заптивне материјале, а хладне цеви не би требало да буду присиљене да се поравнају током уградње. Правилна инсталација помаже у контроли топлотног напрезања, деформације и цурења током рада.

П9: Колико дуго се цев може користити у непрекидном раду?

У испорученој спецификацији производа наводи се декларисани радни век од 8+ година под континуираним радом без кварова. Стварни век трајања зависи од радне температуре, притиска, медијума, услова корозије, термичког циклуса, инсталације и одржавања, тако да услове пројекта треба проценити пре одређивања очекиваног века трајања.

Зашто одабрати Ронгхенг за снабдевање пројекта?

За ову врсту цеви, одлуке о куповини се обично заснивају на цени више од тоне. Квалитет материјала, температура, дебљина зида, захтеви за инспекцију, обрада и конзистентност серије утичу на то да ли се цев може прихватити и правилно инсталирати.

Ронгхенг комбинује ресурсе за производњу челика у Тиањину са међународним искуством у снабдевању пројеката, подржавајући стандардне спецификације, као и сечење фиксне дужине, закошење, полирање и друге потврђене захтеве обраде.

За пројекат високотемпературног цевовода, купци могу прво да обезбеде радну температуру, притисак, средњи и захтевани стандард. Ронгхенг тада може ускладити доступну спецификацију цеви са захтевима куповине и потврдити одговарајући материјал, инспекцију и услове испоруке пре производње.
