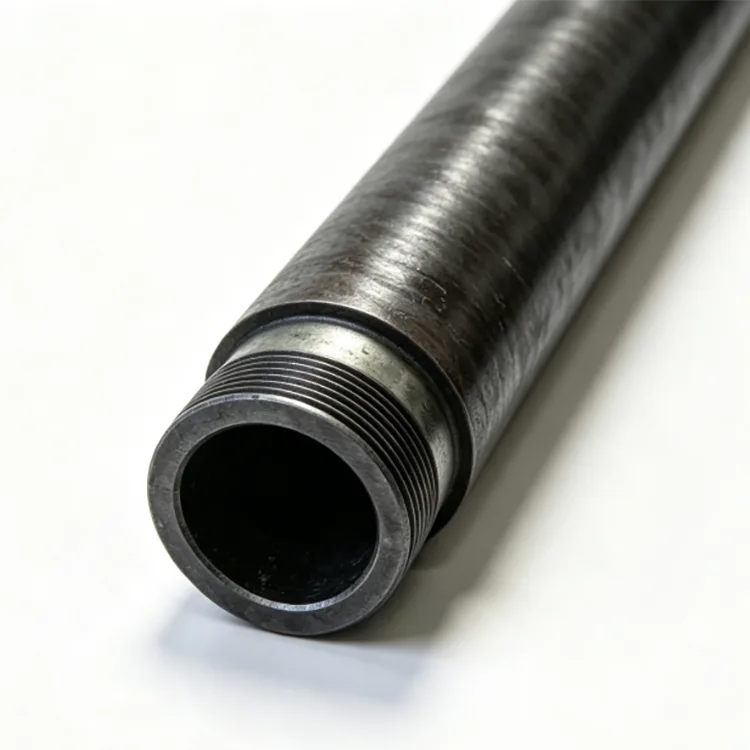

Бешавне цеви за нафту за нафтна поља

Бешавне цеви за нафту за нафтна поља су цев кроз коју произведени флуиди путују до површине или убризгани флуиди улазе у формацију. Његов избор је стога уско повезан са унутрашњим притиском, саставом флуида, температуром, дубином бунара, поновљеним операцијама ремонта и перформансама везе.

За разлику од омотача, цеви се обично не цементирају трајно у бунар. Формира уклоњиву врпцу унутар кућишта и може се извући током операција одржавања, стимулације или ремонта.

Стандарди и главне спецификације

АПИ Спец 5ЦТ покрива кућиште и цеви, укључујући величине цеви, дебљине зидова, врсте челика и завршне обраде. Тренутни АПИ 5ЦТ 11. издање има накнадне додатке и грешке, укључујући грешку 3 из јуна 2026.

За кинеске пројекте, ГБ/Т 19830-2023 је тренутни стандард за челичне цеви које се користе као кућиште или цеви у нафтним и гасним бушотинама.

АПИ 5ЦТ тренутно наводи разреде укључујући Х40, Ј55, К55, Н80, Л80, Ц90, Т95, П110 и К125, заједно са цевним прикључцима као што су цев без икаквих поремећаја (НУ), екстерна цев за растојање (ЕУ) и цев са интегралним спојем (ИЈ).

Избор разреда

Х40 се може користити за одређене апликације са малим оптерећењем и плитким бунарима где је његова мања чврстоћа довољна.

Ј55 и К55 су обично специфицирани за конвенционалне бунаре. Често се бирају тамо где бунар не захтева виши степен чврстоће.

Н80 обезбеђује виши ниво чврстоће за захтевније конвенционалне услуге, али виши степен га не чини аутоматски погодним за кисела окружења.

Л80 се обично бира тамо где су специфицирана контролисана својства материјала и захтеви за киселе услуге. Тачан тип Л80 треба да буде наведен у наруџбини.

П110 се користи тамо где је потребна већа чврстоћа, укључујући дубоке бунаре и захтевне услове производње или стимулације.

Ц90 и Т95 се могу изабрати за апликације веће чврстоће где дизајн бунара такође захтева релевантне перформансе киселих услуга.

Класа челика треба да се бира на основу стварног дизајна бунара, а не да се само дубина користи као одлучујући фактор.

Избор цеви за нафту према стању бушотине

За конвенционалне плитке или средње дубоке слатке бунаре, Ј55 или К55 могу пружити практичну равнотежу између снаге и цене.

Када се дубина бунара, аксијално оптерећење, притисак или стимулациона оптерећења повећају, Н80 или П110 се могу узети у обзир у складу са дизајном кућишта и цеви.

За бунаре који садрже Х₂С, цев мора бити одабрана посебно за услове киселе употребе. Квалитет, тврдоћа, термичка обрада и еколошки захтеви су битни. АПИ 5ЦТ садржи специфичне захтеве за неколико класа које се користе у захтевним сервисима; стога, једноставно бирање класе високе чврстоће није адекватна квалификација за киселу услугу.

За окружења богата ЦО₂ и хлоридима, цеви отпорне на корозију као што је Л80 13Цр могу се размотрити тамо где то захтевају услови добро течности. АПИ такође одржава посебну спецификацију за бешавне производе од легура отпорних на корозију који се користе као кућиште и цеви.

Тхреад Цоннецтион

Повезивање цеви утиче на пренос оптерећења, заптивање и способност да се издрже поновљене операције трчања и извлачења.

НУ цијев која није нарушена има крај цијеви која није нарушена и обично се користи за конвенционалне бушотине гдје су његове перформансе повезивања довољне.

ЕУ екстерна цев за растојање повећава пресек везе и обично се бира када је потребан већи затезни капацитет.

Врхунски прикључци се користе када бунар захтева побољшано заптивање гаса, већу отпорност на поновљено оптерећење или захтевније перформансе притиска и температуре. Тачну везу треба специфицирати пројектом, а не користити власнички назив везе као генерички опис производа.

Процес производње

Типична бешавна уљна цев за производну руту на нафтном пољу укључује припрему челичних гредица, грејање, бушење, топло ваљање, димензионисање, хлађење, равнање, сечење, топлотну обраду где је потребно, машинску обраду навоја и завршну инспекцију.

Обрада навоја је посебно важна јер се цеви више пута праве и ломе током сервиса. Стога, димензије навоја, спој спојнице, стање на крају и мерач морају да задовоље специфицирани стандард.

Инспекција и контрола квалитета

Захтеви за инспекцију зависе од класе, спецификације производа и налога за куповину. Они могу укључивати хемијски састав, својства затезања, тврдоћу, инспекцију димензија, испитивање одношења, хидростатичко испитивање и испитивање без разарања.

За цеви са навојем, преглед навоја и контрола мерача су такође важни. Евиденција инспекције и инспекција треће стране могу се уредити према захтевима пројекта.

Цев наспрам кућишта

Цев и кућиште се користе у истој бушотини, али обављају различите послове.

Кућиште обезбеђује подршку бушотине и изолацију формације и обично је цементирано на месту. Цев је уграђена унутар кућишта и обезбеђује пут протока за произведене или убризгане течности. Цеви се могу извући током ремонта.

Пошто су њихови спољни пречници, оптерећења, прикључци и функције дизајна различити, кућиште и цеви нису заменљиви.

Типичне апликације

Бунари за производњу нафте

Користи се за транспорт сирове нафте и пратећег гаса из производне зоне према површини.

Гас Веллс

Одабрано са пажњом на притисак, температуру, састав гаса и захтеве за заптивање спојева.

Бушотине за убризгавање воде

Користи се за ињекционе низове где материјал цеви и прикључак треба да одговарају квалитету убризгане воде и условима рада.

Операције стимулације и ремонта

Избор цеви треба да узме у обзир поновљено трчање, повлачење, циклус притиска и оптерећења стимулације.

Хоризонтални и дубоки бунари

Више пажње је потребно за аксијално оптерећење, извијање, отпор, перформансе везе и услове притиска.

Дужина и достава

Дужине АПИ опсега се могу изабрати у складу са програмом кућишта и цеви. Р2 се широко користи за стандардне наруџбине цеви, док се дужи Р3 спојеви могу размотрити тамо где то дозвољавају дизајн бунара и услови руковања.

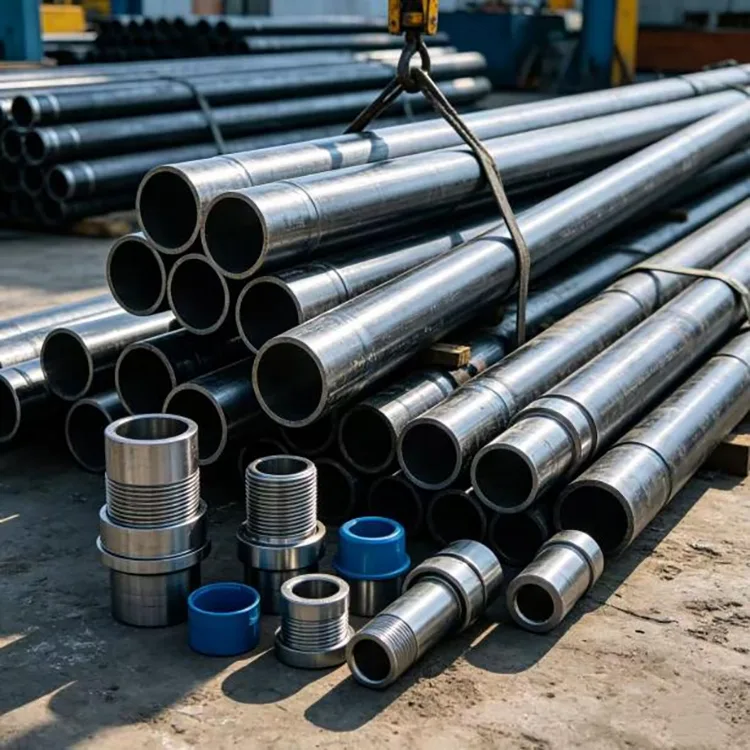

Цеви се могу испоручити са равним крајем или са навојем и спојеним према наведеном споју. За транспорт и складиштење доступни су штитници навоја и одговарајући пакети.

Информације о набавци

За понуду, наведите стандард цеви, разред, номинални спољни пречник, дебљину зида или ознаку тежине, тип прикључка, опсег дужине, количину и услове рада.

За киселе или корозивне бунаре, такође наведите информације о Х₂С, ЦО₂, хлоридима, температури и притиску где су доступне. Ово омогућава да се материјал и спој проверавају у односу на стварно радно окружење, а не да се бирају само по дубини.

ФАК

П1: Која је главна разлика између бешавних цеви за уље за нафтно поље и кућишта?

Кућиште је спољна потпора бушотине и цев за изолацију формације, обично цементирана на месту. Цеви су уграђене унутар кућишта и носе произведене или убризгане течности. Цеви се могу извући током ремонта.

П2: Да ли је бешавне цеви једини дозвољени тип за нафтне бушотине?

Бр. АПИ 5ЦТ покрива и бешавне и електрично заварене производе кућишта или цеви. Када су потребне бешавне цеви, у спецификацији куповине треба јасно навести тип производње.

П3: Како да бирам између НУ и ЕУ цеви?

НУ цев има везу која се не квари и обично се користи за конвенционалне примене где је капацитет прикључка адекватан. ЕУ цев има спољашњи искривљени крај и обезбеђује већи део прикључка за апликације које захтевају већи капацитет затезања. АПИ 5ЦТ препознаје и НУ и ЕУ цевне везе.

П4: Да ли се цев П110 може користити у киселом бунару?

Не одређивати прикладност за киселу услугу само на основу јачине. Х₂С услуга захтева проверу наведеног квалитета, термичке обраде, тврдоће и услова околине. Цеви треба наручити у складу са применљивим захтевима за киселе услуге.

П5: Које информације су потребне за одабир бешавних цеви за уље за нафтно поље?

Основне информације укључују величину цеви, дебљину или тежину зида, квалитет челика, прикључак, дужину и количину. За правилан инжењерски избор, такође треба обезбедити дубину бунара, притисак, температуру и састав флуида.

П6: Да ли се цеви могу испоручити са навојем и спојеним?

Да. Цеви се могу испоручити са одређеним АПИ конекцијама као што су НУ, ЕУ или ИЈ, као и премијум прикључцима специфичним за пројекат где је то примењиво.
