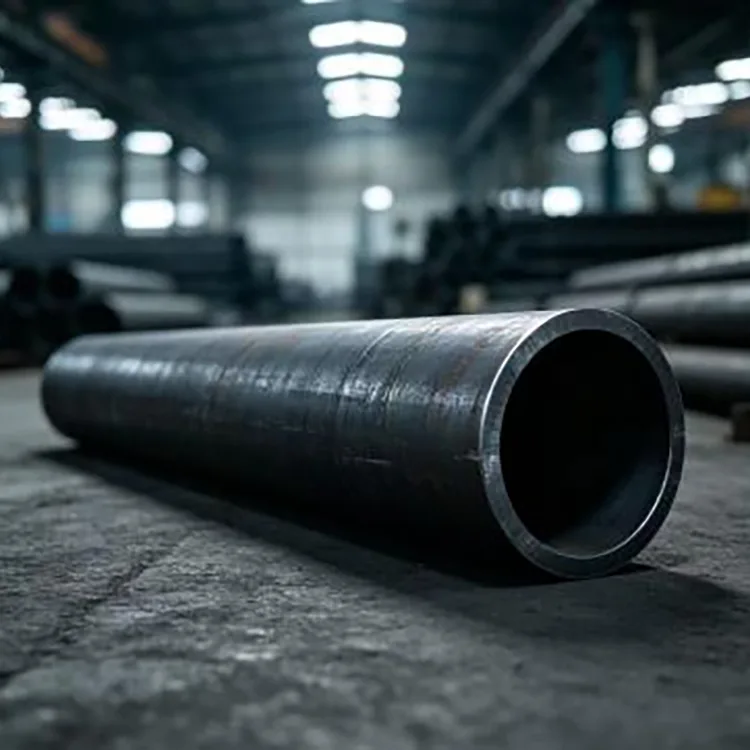

Бешавне цеви од угљеничног челика за системе цевовода

Бешавне цеви од угљеничног челика за системе цевовода се производе од чврсте челичне гредице, а не од челичне траке са уздужним завареним шавом. Гредица се загрева, буши да би се формирала шупља шкољка и затим ваља или хладно вуче да би се постигао потребан пречник и дебљина зида.

За системе цевовода, главни разлог за коришћење бешавних цеви није само то што имају „већу чврстоћу“. Његова конструкција уклања уздужни заварени шав који се налази у завареној цеви, што може бити важно за одређене примене под високим притиском, високом температуром или критичним сервисом.

Готова цев се може испоручити у црном стању, кисела и пасивирана, полирана, премазана уљем за заштиту од рђе или третирана другом договореном површинском заштитом. Коначна спецификација треба да се заснива на медијуму, температури, притиску, начину повезивања и применљивом стандарду за цевовод.

Десигн Ранге

Материјал

20# угљенични челик се обично користи за општи транспорт течности и конвенционалне механичке примене.

К235Б је погодан за опште конструкције и апликације за подршку где дизајн захтева ову класу.

К345Б се може узети у обзир за апликације које захтевају већу чврстоћу, у зависности од применљиве спецификације цеви.

А106 Гр.Б је уобичајен избор за бешавне цеви од угљеничног челика које се користе у раду на високим температурама. АСТМ А106/А106М-26 покрива бешавне цеви од угљеничног челика за рад на високим температурама и укључује захтеве за механичка испитивања, хидростатичка испитивања и електрична испитивања без разарања.

А53 Гр.Б припада широј спецификацији цеви која покрива и бешавне и заварене црне и топло поцинковане цеви, тако да купац треба јасно да наведе да је тражени производ бешавни. АСТМ А53/А53М-24 покрива НПС 1/8 до НПС 26 и укључује хидростатичке и друге захтеве за инспекцију.

Прво изаберите Стандард

За различите услуге су намењени различити стандарди.

За општи транспорт течности у Кини, ГБ/Т 8163-2018 је тренутни стандард за бешавне челичне цеви за течне услуге.

За рад на високим температурама, АСТМ А106/А106М је посебно намењен за бешавне цеви од угљеничног челика за рад на високим температурама.

За крекирање нафте и сродне петрохемијске пећи, измењиваче топлоте и цевоводе под притиском, ГБ 9948-2013 покрива бешавне челичне цеви за крекирање нафте.

Због тога у упиту за цевовод треба навести медијум за рад и радну температуру, а не само спољашњи пречник и дебљину зида.

Притисак и температура

Асортиман производа који се испоручује покрива 0,6–32 МПа и -20°Ц до 450°Ц, али их не треба третирати као једну универзалну оцену за сваку цев.

Дозвољени притисак зависи од спољашњег пречника, дебљине зида, квалитета челика, пројектоване температуре, дозвољене количине корозије, конфигурације споја и важећег кода дизајна.

Температура такође утиче на перформансе материјала. Цев погодна за воду на нормалној температури не може се аутоматски користити за пару високе температуре само зато што је дебљина зида иста.

За високотемпературне системе, стандард материјала и код дизајна треба да буду потврђени пре куповине.

Зашто бешавне цеви?

Одсуство уздужног вара је корисно у применама где зид цеви мора да обезбеди непрекинуто тело по обиму.

За многе обичне системе ниског притиска, заварене цеви могу бити економичније.

Бешавне цеви постају релевантније када пројекат захтева бешавну спецификацију због притиска, температуре, критичности сервиса или важећег кода.

Ова разлика је важна за набавку. „Бешавно“ би требало да буде услов у спецификацији куповине када то захтева инжењерски дизајн, а не претпоставка заснована на изгледу цеви.

Пипелине Флов

За транспорт течности, на пад притиска утичу унутрашњи пречник, дужина цеви, брзина протока, вискозитет флуида, спојеви и стање унутрашње површине.

Већи унутрашњи пречник може смањити брзину протока и губитак трења, док мањи пречник може повећати потражњу за пумпањем.

Из тог разлога, димензионисање цеви треба да буде засновано на потребном протоку и дозвољеном паду притиска. Дебљину зида тада треба посебно проверити за притисак и механичке захтеве.

Валл Тхицкнесс

Обезбеђује отпорност на притисак, дозвољава могућност корозије где је то потребно, доприноси механичкој крутости и утиче на спољну носивост цевовода.

Испоручени опсег је 1–50 мм, са СЦХ серијом притиска која је доступна за одговарајуће пројекте.

Дебљи зид није аутоматски бољи. То повећава тежину материјала, трошкове и понекад захтеве за заваривање или савијање. Тачна дебљина треба да произлази из пројектованог притиска, температуре, квалитета материјала и количине корозије.

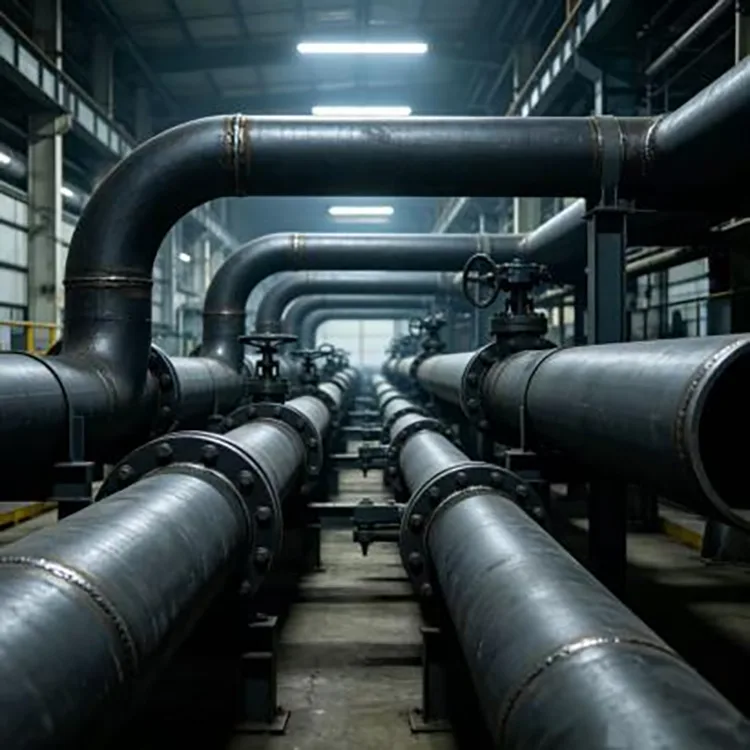

Пипелине Апплицатионс

Бешавне цеви од угљеничног челика за системе цевовода се користе у неколико индустријских система.

У електранама се може користити за одабране системе паре, воде и помоћних цевовода где су материјал и температурна класа одговарајући.

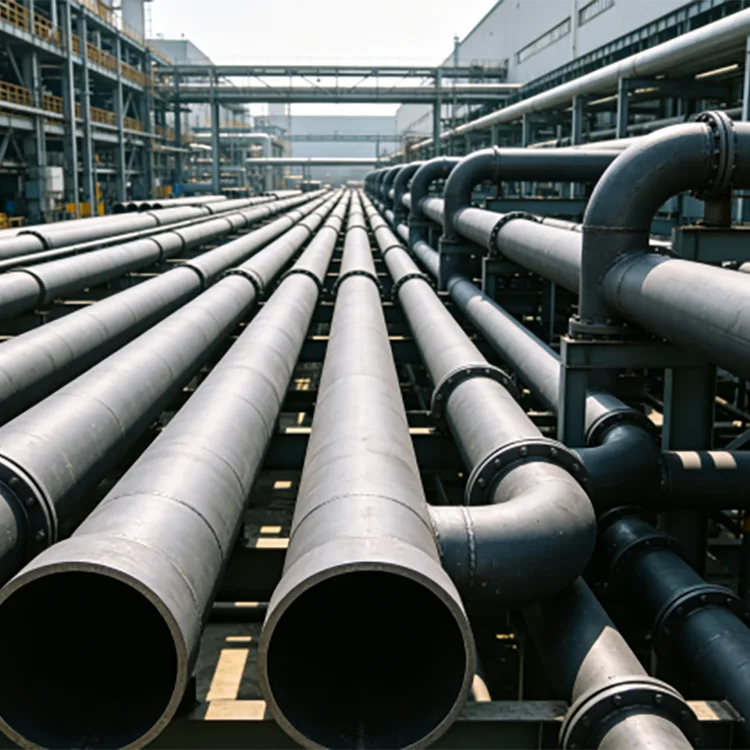

У хемијским постројењима користи се за процесне цеви, системе за пренос топлоте и прикључке опреме уз одговарајући избор материјала.

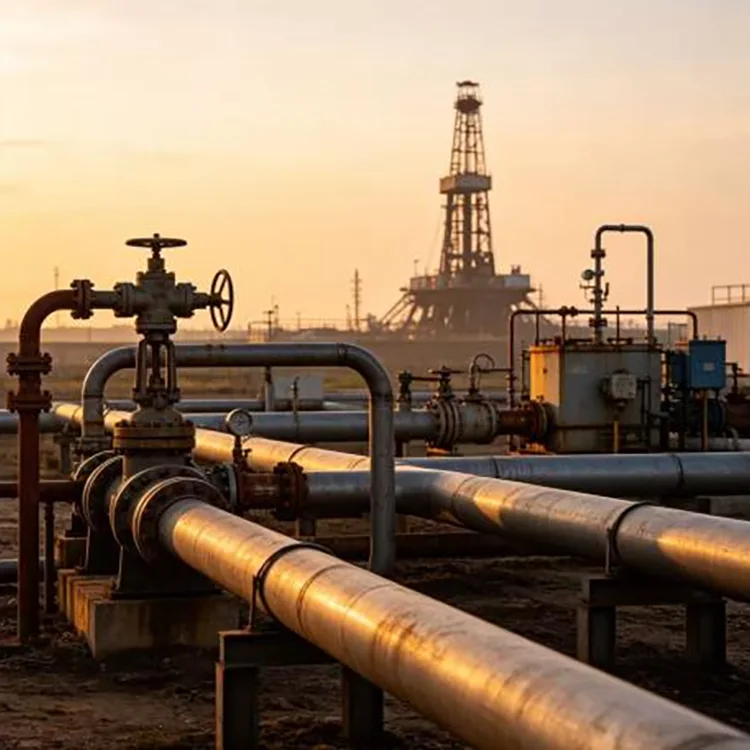

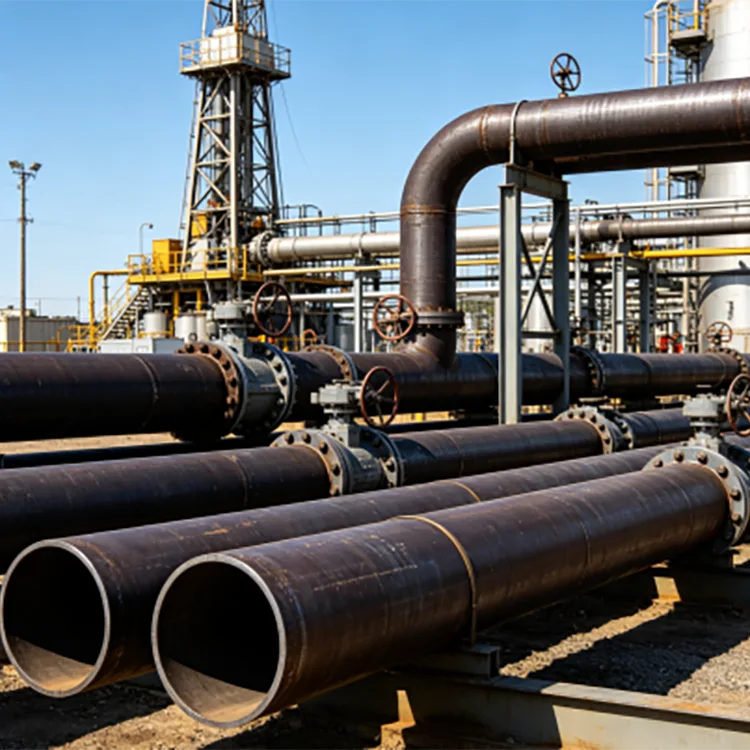

У објектима за нафту и гас, бешавне цеви се могу користити у одабраним потисним и процесним линијама где то дозвољавају специфицирани квалитет и стандард.

У механичкој опреми, може послужити као хидраулички цевовод, цевовод опреме и прикључци под притиском.

У индустријским комуналијама користи се за компримовани ваздух, воду и друге процесне медије у складу са применљивим захтевима услуга.

Високотемпературни сервис

За високотемпературне цевоводе, цев треба изабрати од захтеване температуре уназад.

Ако линија носи пару високе температуре или други врући процесни медијум, купац треба да потврди квалитет материјала, пројектовану температуру, притисак, распоред изолације и додатак за проширење.

АСТМ А106/А106М-26 посебно покрива бешавне цеви од угљеничног челика за рад на високим температурама и захтева да цев буде погодна за операције као што су савијање, прирубнице и заваривање када су правилно специфицирани.

Цев за течност опште намене не треба заменити високотемпературну цев само зато што је номинална величина идентична.

Буриед Пипелинес

Бешавне челичне цеви се могу користити у системима закопаних цевовода, али црна челична површина не пружа дугорочну подземну заштиту од корозије.

За укопану употребу, спољна заштита може укључивати одговарајуће антикорозивне премазе, системе омотача или мере катодне заштите према пројекту.

Само тло може бити значајан извор корозије. Садржај влаге, пХ, соли, дренажа и услови лутајућих струја утичу на потребну заштиту.

Ако цевовод носи корозивни медијум изнутра, потребно је узети у обзир и унутрашњу компатибилност материјала.

Опције површине

Цев се може испоручити у неколико стања површине.

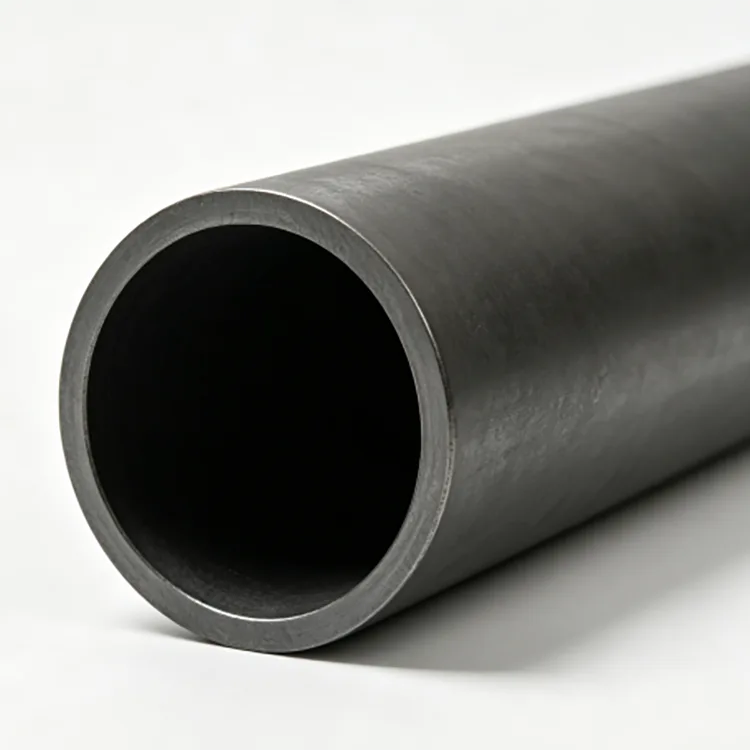

Црна: нормално необрађено стање за многе примене у производњи и индустријским цевоводима.

Кисело и пасивирано: корисно када је потребна чистија површина.

Полирано: одабрано за апликације где површинска обрада има специфичну улогу.

Уље за заштиту од рђе: корисно за складиштење и заштиту при транспорту.

Топло поцинковано: доступно за одговарајуће примене где је потребна спољна заштита од атмосферске корозије.

Завршни третман површине треба да буде изабран у складу са медијумом и услужним окружењем, а не примењен као општа надоградња.

Крајеви и измишљање

За уградњу цевовода, крајеви цеви се могу припремити према начину спајања.

Обични крајеви су погодни за одређене заварене спојеве.

Закошени крајеви се могу припремити за сучеоно заваривање.

Крајеви са навојем се могу поставити за погодне апликације мањег пречника.

Сечење фиксне дужине такође може да смањи производњу на терену када је цртеж цевовода већ завршен.

Тамо где ће цев бити заварена у систем под притиском, припрема краја треба да прати процедуру заваривања пројекта и дизајн споја.

Инспекција

За цевовод под притиском, само контрола изгледа није довољна.

План инспекције може укључити верификацију материјала, мерење димензија, визуелни преглед, хидростатичка испитивања и одговарајући недеструктивни преглед према изабраном стандарду.

АСТМ А106/А106М-26 обухвата захтеве за затезање, савијање, спљоштење, хидростатичка и електрична испитивања без разарања у оквиру свог делокруга.

АСТМ А53/А53М-24 такође укључује одредбе за затезање, савијање, спљоштење, хидростатичка и електрична испитивања без разарања за цеви обухваћене том спецификацијом.

За поруџбину пројекта, купац треба да дефинише потребне тестове пре производње, а не да покушава да их дода након испоруке.

Контрола квалитета

Материјал се проверава од улазног челика кроз готову инспекцију цеви.

Хемијски састав и идентитет материјала верификовани су према наведеном степену. Пречник, дебљина зида, дужина и равност се проверавају током прегледа готовог производа.

За критичне поруџбине, додатна инспекција може укључити хидростатичко испитивање и испитивање без разарања према изабраном стандарду.

Сертификати материјала треба да одговарају стварној производној серији. Ако пројекат захтева независну верификацију, може се договорити инспекција треће стране пре отпреме.

Избор цеви према примени

Ово су упутства за набавку, а не замене за пројектовање цевовода.

Мануфацтуринг Роуте

Рута производње бешавних цеви почиње са чврстим гредицом.

Челична гредица → поновно загревање → ротационо бушење → вруће ваљање / димензионисање → топлотна обрада где је потребно → равнање → сечење → инспекција → завршна обрада → паковање

За неке величине и спецификације, хладно извлачење или хладно ваљање се може користити након фазе вруће обраде да би се постигле строже димензије и захтеви површине.

Права рута производње зависи од величине цеви, квалитета и нарученог стандарда.

Зашто изабрати нас?

Мрежа за снабдевање челика у Тиањин Дакиузхуанг подржава набавку, инспекцију, сечење, обраду цеви и логистику за поруџбине пројекта.

Доступни асортиман покрива спољни пречник 21–630 мм и дебљину зида 1–50 мм, са стандардним дужинама од 6 м и 12 м и дужинама по мери за захтеве пројекта.

Материјали се могу распоредити око предвиђене услуге, укључујући 20#, К235Б, К345Б, А106 Гр.Б и А53 Гр.Б где изабрани стандард дозвољава оцену.

За пројекте цевовода, наруџба може укључивати сечење, укошење, припрему површине и другу договорену обраду пре испоруке.

Сертификати материјала и записи о инспекцији могу се испоручити у складу са захтевима набавке, уз инспекцију треће стране за пројекте који захтевају независну верификацију.

За извозне поруџбине, повезивање цеви, заштита од влаге, утовар контејнера и документација могу се координисати преко логистичке мреже Тиањин.

Информације о набавци

Корисно испитивање треба да обухвати медијум цевовода, пројектовани притисак, пројектовану температуру, стандард цеви, квалитет челика, спољашњи пречник, дебљину зида, дужину и количину.

на пример:

ГБ/Т 8163 / 20# / бешавни / 114,3 × 8 мм / 6 м / водовод / 100 МТ

За услуге на високим температурама:

АСТМ А106 Гр.Б / бешавне / 8 ин / СЦХ40 / 12 м / високотемпературна процесна линија

Ове информације омогућавају добављачу да идентификује тачан производ уместо да се подудара са поруџбином само по пречнику.

ФАК

К1. Зашто користити бешавне цеви уместо заварених цеви?

Бешавне цеви немају уздужни заварени шав и предвиђене су за многе примене под притиском, температуром и критичним сервисима. Да ли је потребно зависи од шифре пројекта и услова рада.

К2. Који материјали су доступни?

Испоручени асортиман укључује 20#, К235Б, К345Б, А106 Гр.Б и А53 Гр.Б, у складу са важећим стандардом производа.

К3. Да ли се цев може користити за пару високе температуре?

Да, када су одабрани материјал и стандард погодни за пројектовану температуру и притисак. АСТМ А106 је посебно намењен за бешавне цеви од угљеничног челика за рад на високим температурама.

К4. Колики је максимални радни притисак?

Референтни опсег испорученог производа достиже 32 МПа, али дозвољени радни притисак се мора израчунати за стварни пречник, дебљину зида, материјал, температуру и шифру дизајна.

К5. Који температурни опсег може да поднесе цев?

Испоручени референтни опсег је -20°Ц до 450°Ц. Ово није универзална оцена за све разреде и величине; важећи стандард материјала и шифра дизајна одређују стварну дозвољену радну температуру.

К6. Да ли се цев може користити под земљом?

Да, али необрађени угљенични челик би нормално требало да добије одговарајућу спољну заштиту од корозије за укопану употребу. Приликом пројектовања корозије треба узети у обзир хемију тла и услове влаге.

К7. Можете ли да обезбедите СЦХ40 или друге дебљине зида под притиском?

Да. Дебљине зида под притиском као што је СЦХ40 могу се испоручити тамо где су компатибилне са изабраном величином цеви и стандардом.

К8. Може ли се цев сећи и искошити?

Да. Сечење фиксне дужине и крајње искошење могу се уредити према цртежима цевовода и захтевима за заваривање.

К9. Може ли се К235Б користити уместо А106 Гр.Б?

Не као аутоматска замена. Оцене припадају различитим спецификацијама и имају различите захтеве. Цев треба да испуњава стандарде одређене пројектом цевовода.

К10. Који стандард се користи за обичне бешавне цеви за транспорт течности у Кини?

ГБ/Т 8163-2018 је тренутни кинески стандард за бешавне челичне цеви за течне услуге.

К11. Да ли је А53 Гр.Б врста бешавних цеви?

А53/А53М покрива и бешавне и заварене цеви. Ако је потребна бешавна цев, наруџбеница мора експлицитно навести бешавни производ.

К12. Која документа о инспекцији се могу доставити?

Сертификати материјала, записи о контроли димензија и договорени извештаји о испитивању могу се доставити. Хидростатичко испитивање, испитивање без разарања и инспекција треће стране могу се организовати према спецификацији пројекта.
