Хладно обликовани челик З пресека

Хладно обликовани З Сецтион Стеел је хладно обликовани челични профил танког зида произведен од топло ваљане челичне траке кроз континуирано обликовање ваљака на собној температури. Трака пролази кроз више постоља за формирање и постепено се обликује у З пресек без фазе топлог ваљања при високој температури.

Процес хладног обликовања побољшава конзистентност димензија и такође уводи радно каљење челика. Добијени део комбинује релативно малу тежину са корисним перформансама савијања, што га чини широко примењеним за кровне и зидне греде у лаким челичним конструкцијама.

Профил у облику слова З има још једну практичну предност: његове офсетне прирубнице омогућавају да се суседне греде преклапају. Ово је посебно корисно на крововима са великим нагибом где су потребни непрекидни распореди греда око гребена.

Препоручено окружење: затворене затворене зграде, суве радионице и складишта без директне кише, сланог спреја, киселе или алкалне корозивне влаге.

Производни процес

Производна линија почиње улазном инспекцијом челичног котура. Након нивелисања и равнања, трака пролази кроз више станица за формирање ваљака, где се постепено савија у потребан пресек у облику слова З.

Серво ЦНЦ сечење обезбеђује задату дужину члана, док се аутоматско штанцање може додати према структурним цртежима. Готови профили затим пролазе кроз исправљање и контролу димензија пре класификације, паковања и складиштења.

Инспекција челичног намотаја → нивелисање и исправљање → прогресивно хладно обликовање ваљака → обликовање З-пресека → серво ЦНЦ сечење фиксне дужине → аутоматско пробијање → равнање → визуелна и димензионална инспекција → спајање и складиштење

Будући да се профил формира прогресивно, а не да се производи конвенционалним врућим ваљањем, димензије пресека, равност и положај рупа могу се контролисати континуирано током производње.

Основне спецификације

Зашто користити З одељак за кровне греде?

Директно преклапање на кровном гребену

Најочигледнија разлика између З пресека и Ц пресека је облик прирубница. Оффсет З профил омогућава да се суседни елементи преклапају, што може помоћи у одржавању континуитета кроз гребен крова.

За кровне нагибе изнад 10°, З-преграде су често практичан избор где су елементи који се преклапају део структуралног дизајна. Ово смањује потребу за додатним сечењем и чини инсталацију једноставнијом.

Добре перформансе савијања уз мању тежину

Попречни пресек у облику слова З пружа корисне особине пресека за савијање. У комбинацији са каљењем хладним радом, ово омогућава да се релативно танак пресек користи у одговарајућим апликацијама кровних и зидних греда.

У поређењу са тежим традиционалним топло ваљаним профилима, мања тежина може смањити захтеве за транспорт, подизање и уградњу.

Конзистентна равност и положај рупе

Производна линија користи прогресивно обликовање ваљака, ЦНЦ сечење и накнадно исправљање. Ово помаже у контроли равности и увијања профила.

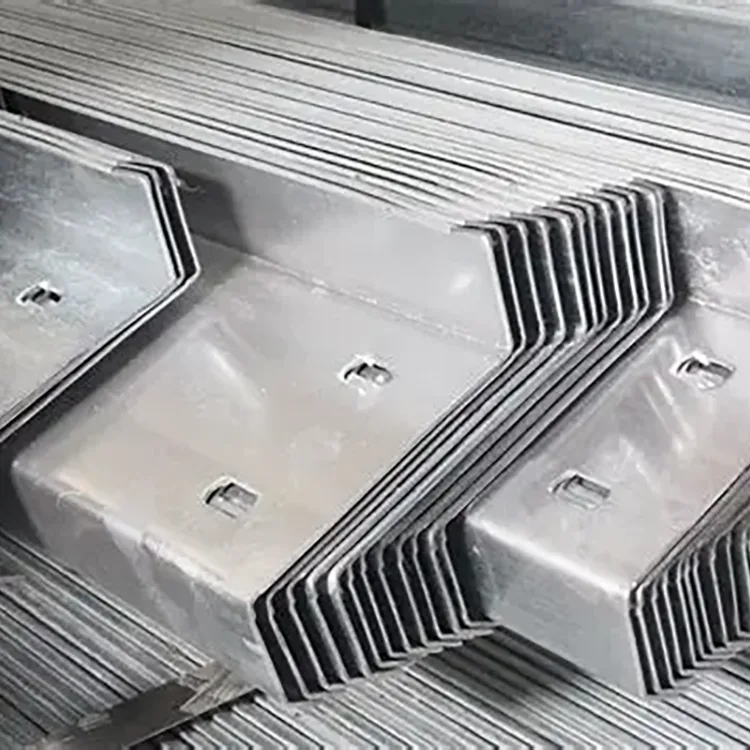

За греде са претходно избушеним рупама за вијке, прецизно позиционирање рупе је важно јер грешке могу утицати на везу између греде и главног челичног оквира. Претходно бушење пре испоруке може смањити рад на сечењу и бушењу на лицу места.

Нижа цена за суве унутрашње пројекте

Стандардни производ се испоручује као природни црни челик без поцинкованог премаза. За суве, затворене унутрашње зграде где није потребна додатна заштита од корозије, овим се избегавају додатни трошкови повезани са поцинкованим З профилима.

Ако је зграда изложена киши, кондензацији, сланом спреју или корозивним медијима, уместо тога треба навести верзију заштићену од корозије.

Погодно сечење и заваривање

Пошто стандардни производ нема поцинковани премаз, конвенционалне операције сечења и заваривања су једноставне. Ово је корисно током пројеката унутрашње производње и реновирања где члановима може бити потребно локално прилагођавање или рад на повезивању.

Типичне апликације

Производ се углавном користи за:

Кровне греде у лаким челичним зградама

Кровови складишта са великим нагибом

Кровни системи индустријских радионица

Унутрашње логистичке и складишне зграде

Секундарно уоквиривање зидова и крова

Лагани челични системи кућишта

Пројекти реновирања затворених фабрика

То је секундарни структурни елемент као што је греда, а не замена за главне стубове или примарне греде зграде.

Реал Пројецт Апплицатионс

Случај 1: З ограде за затворено логистичко складиште са великим нагибом

Пројекат је покривао затворено логистичко складиште од 50.000 м² са нагибом крова од 12°. Зграда је била потпуно затворена и коришћена у сувом унутрашњем окружењу без директног излагања киши.

Главни захтеви су били директно преклапање греда на слемену крова, контролисана цена челичне конструкције, краће време уградње и смањен ризик од проблема поравнања кровних плоча.

Одабрани материјал је био К355Б хладно обликовани З пресек челик, З160–З200, са 1,8–2,0 мм дебљине зида и претходно избушеним рупама за вијке.

З-секције би се могле директно преклапати, омогућавајући члановима гребена да остану непрекидни и смањујући рад на сечењу и модификацији на лицу места. Време инсталације је смањено за 30%.

Ниско увијање профила је помогло да челични кровни панели обложени бојом равномерније сједе, смањујући празнине које би могле допринијети цурењу воде. Лакши елементи су такође смањили потребе за транспортом и подизањем, а укупни трошак челичне конструкције био је 21% нижи од топловаљаног челичног решења.

Пројекат је прошао прихватање и остао је у затвореном простору без проблема везаних за рђу.

Случај 2: Надоградња лаког челичног кућишта у индустријској радионици

Други пројекат подразумевао је реновирање старије фабрике. Унутар радионице биле су потребне нове лаке челичне конструкције ограде, са релативно великим нагибом крова и сувим, проветреним унутрашњим окружењем.

Одабрани производ је био К235Б хладно обликовани челик З пресека, З120–З140.

Чланови су испоручени спремни за монтажу без опсежне секундарне обраде. Структура преклапања у облику слова З одговарала је нагибу крова и помогла у одржавању равног и стабилног система ограде.

Лаки чланови су такође помогли да се трошкови реновирања држе под контролом док су скраћивали радове на инсталацији унутар постојеће фабрике.

Водич за избор З Секције

Нагиб крова:

За кровне нагибе изнад 10°, З-секције су пожељна опција када су потребни греде које се преклапају. За релативно плитке нагибе, Ц греде се такође могу узети у обзир у зависности од конструкцијског дизајна.

Категорија материјала:

К235Б је погодан за опште лагане греде и апликације у кућиштима. За веће распоне, већа оптерећења ветром или снегом и захтевније структуралне захтеве, К355Б се може изабрати заједно са одговарајућом величином пресека и дебљином зида.

Величина секције:

З100–З140 се може узети у обзир за лакше кровне и зидне секундарне конструкције. З160–З200 је погодан за многе стандардне апликације за складиштење и радионице. З220–З300 се може користити тамо где су конструкцијски потребни већи пресеци.

Дебљина зида:

Доступни опсег је 1,2–3,0 мм. Коначну дебљину треба одредити на основу распона, размака међу оградама, оптерећења ветром, оптерећења снега, услова спајања и структурних прорачуна, а не само величине пресека.

Окружење:

За суве, затворене унутрашње зграде, природни црни З челик може пружити исплативу опцију. У радионицама са високом влажношћу или кондензацијом треба размотрити одговарајући премаз за заштиту од рђе.

За зграде на отвореном, приобална подручја, структуре изложене киши или пољопривредне шупе, верзија од природног црног челика се не препоручује. Треба изабрати поцинковани З пресек или друго решење заштићено од корозије.

Хладно обликовани челик З пресека у односу на челик Ц пресека

Избор би на крају требало да прати структурални дизајн, а не само нагиб крова. Преклапајућа геометрија З пресека је његова главна практична предност тамо где су потребне континуалне везе са гредама.

Фабричка контрола квалитета

За З греде, конзистентност димензија је посебно важна јер се делови морају тачно спојити са главним челичним оквиром и кровним плочама.

Контрола квалитета стога покрива челичну калем пре формирања, након чега следе провере током обликовања ваљака и после сечења. Кључне тачке инспекције укључују квалитет материјала, димензије пресека, дебљину зида, праволинију, увијање, дужину сечења, стање ивице и позицију претходно избушене рупе.

Профили се исправљају након формирања како би се смањила заостала изобличења. Пре отпреме, готови елементи се визуелно и димензионално прегледају, а затим спајају у пакете према захтевима величине и поруџбине.

За серијске поруџбине, задржавање исте класе материјала, спецификације секције и параметара обраде помаже у одржавању конзистентности између различитих производних серија.

ФАК

П1: Како да бирам између челика З пресека и Ц пресека?

Главна пажња је кров и распоред прикључака. З-секције су посебно корисне за кровове где суседне греде треба да се преклапају и настављају кроз гребен, посебно на већим нагибима крова. Ц профили имају ширу општу примену и могу се користити за плиће нагибе крова у зависности од конструктивног дизајна.

П2: Да ли се хладно обликовани З пресек челик лако увијати?

Правилно произведен З пресек пролази кроз прогресивно обликовање, димензионисање и равнање како би се контролисало увијање и деформација у оквиру важећих стандардних захтева. Одабрана величина пресека, дебљина зида, распон и начин уградње такође утичу на његове перформансе.

П3: Да ли је потребно офарбати унутрашњу зграду?

За суво, проветрено унутрашње окружење без значајне кондензације, природна површина од црног челика може се користити без додатног премаза ако то дозвољавају захтеви пројекта. За влажне радионице или подручја са честим кондензацијама препоручује се премаз за заштиту од рђе.

П4: Да ли З секције могу бити испоручене са претходно избушеним рупама?

Да. Рупе за вијке могу се пробушити према структурним цртежима пре него што се профили отпреме. Угаони и угаони резови се такође могу израдити према потребним детаљима везе.

П5: Може ли се дужина прилагодити?

Да. Стандардно снабдевање је углавном унутар 6-12 м, док се нестандардне фиксне дужине могу произвести према цртежима пројекта и захтевима резања.

П6: Може ли се природни црни З пресек челика користити на отвореном?

Не препоручује се директно излагање на отвореном, киши, обалном сланом спреју или корозивним окружењима. У овим условима треба размотрити поцинковане или на други начин заштићене од корозије З-секције.
