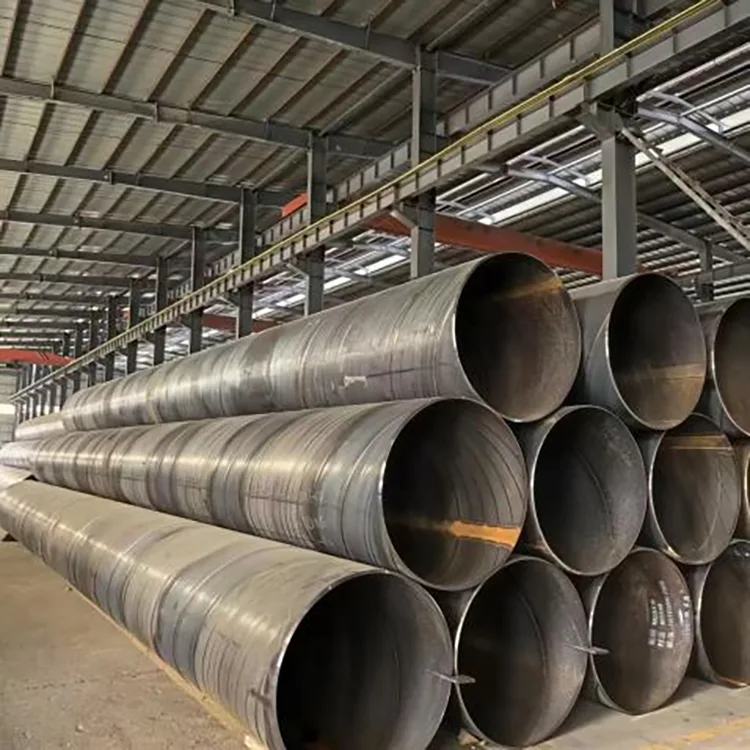

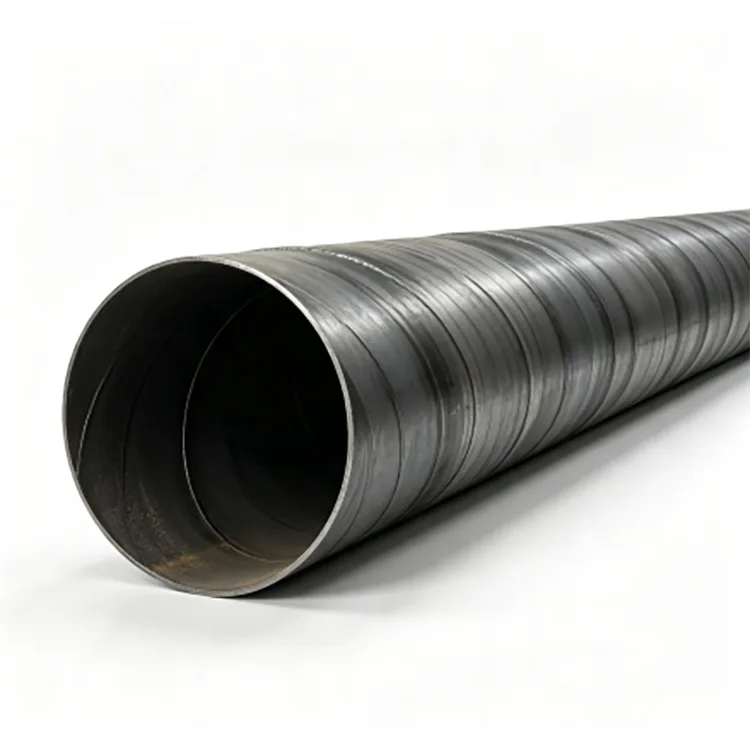

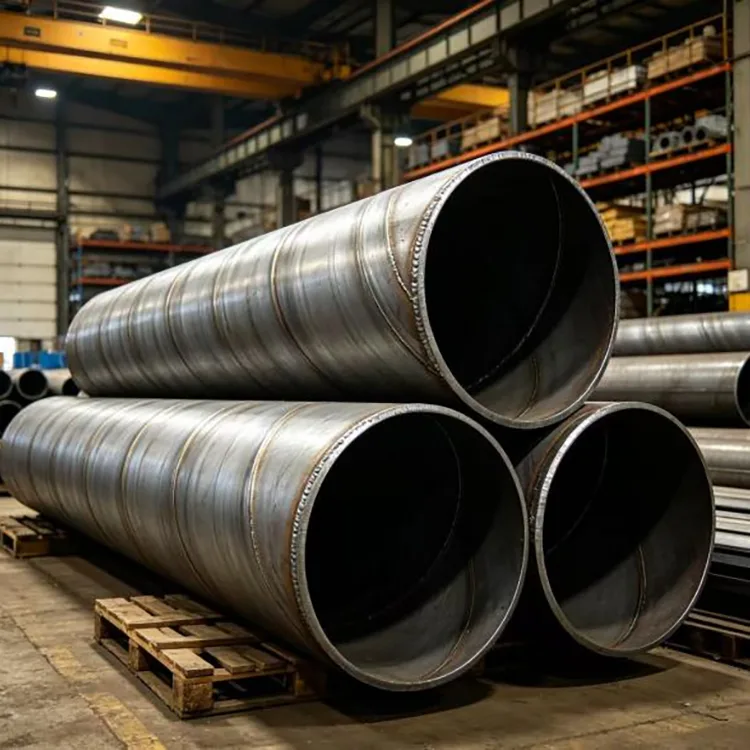

Спирално заварене челичне цеви

За цевоводе великог пречника, најнижа набавна цена није увек најнижа цена пројекта. Дебљина зида, квалитет шава, тачност димензија, заштита од корозије и евиденција о инспекцији утичу на инсталацију, перформансе притиска и дуготрајно одржавање.

Ронгхенг спирално заварене челичне цеви се производе од квалификоване топло ваљане челичне траке кроз ЦНЦ спирално формирање и аутоматско двострано заваривање под водом. Доступни распон пречника је 219–3.620 мм, са дебљином зида од 6–30 мм. Опције материјала укључују К235Б, К355Б и Л245–Л485, који покривају уобичајене комуналне, структуралне, шипове, преносе воде и цевоводе.

Сваки производни налог прати дефинисани процес инспекције који обухвата сировину, обликовање, заваривање, димензије, квалитет шава, хидростатичко испитивање и стање завршне површине. За пројекте који захтевају додатну заштиту, цев се може испоручити са прилагођеним антикорозивним системима као што су 3ПЕ или епоксидни угљен-катран премаз, у складу са окружењем у којем се ради.

Фокус је директан: набавите одређену дебљину зида и материјал, документујте потребне инспекције и испоручите крајеве цеви и услове премаза који се могу користити директно на лицу места.

Кључне карактеристике

Велики опсег пречника за инфраструктурне цевоводе

Спирално заварена конструкција је посебно погодна за цеви великог пречника јер се челична трака може континуирано формирати у широк распон пречника цеви.

Ронгхенг испоручује цеви од 219 мм до 3.620 мм ОД, са дебљином зида од 6–30 мм као стандардним производним асортиманом. Доступне су фиксне дужине од 6 м, 9 м и 12 м, док се нестандардне дужине и специјалне дебљине зидова могу произвести према пројектним цртежима и спецификацијама.

Двострано заваривање под водом

Цев се производи аутоматским двостраним заваривањем под водом. Процес формирања и заваривања се контролише како би се одржала конзистентна геометрија цеви и квалитет завара дуж производне дужине.

Унутрашње и спољашње заваривање се врши да би се постигао адекватан продор вара и конзистентан заварени спој. Контрола завара је укључена у процес контроле квалитета производње уместо да се ослања само на визуелну инспекцију након производње.

Стабилна дебљина зида и перформансе притиска

За пројекте закопаних водовода, дренаже и потисних цевовода, дебљина зида је кључна спецификација куповине. Сам називни пречник не одређује да ли је цев погодна за примену.

Ронгхенг контролише дебљину зида у односу на применљиву спецификацију и може документовати материјал, димензије и резултате инспекције за прихватање пројекта. Купци такође могу навести толеранцију дебљине зида, инспекцију завара и захтеве хидростатичког испитивања у уговору о куповини.

Заштита од корозије за различита окружења

Голе спирално заварене челичне цеви могу се користити тамо где пројекат обезбеђује сопствени премаз или где радно окружење не захтева додатну заштиту од корозије.

За закопане цевоводе, влажна подручја, слано тло или обалне пројекте, Ронгхенг може да обезбеди различите спољне системе за заштиту од корозије. 3ПЕ премаз, епоксидни премаз од угљеног катрана и други специфицирани системи могу се изабрати у складу са условима тла, транспортним медијумом, животним веком и пројектним захтевима.

За цеви обложене 3ПЕ, испоручена производна спецификација може укључивати захтеве као што су:

● Чврстоћа љуштења: ≥50 Н/цм

● Адхезија: ≥8 МПа

Одговарајући систем премаза треба да буде потврђен у односу на спецификацију пројекта, а не изабран искључиво према пречнику цеви.

Крајњи коси за заваривање на месту

Крајеви цеви могу бити машински обрађени са контролисаним димензијама косих косина како би се ускладили са процедуром заваривања купца и захтевима за спојеве на терену.

Завршна припрема може укључивати:

● Стандардно искошење

● Завршна обрада

● Скидање ивица

● Исправка димензија

● Посебна припрема краја према цртежима

Ово смањује количину потребне припреме пре заваривања спојева на терену, посебно за уградњу цевовода великог пречника.

Техничке спецификације

Процес производње

Процес производње је организован око тачака које најдиректније утичу на квалитет цеви великог пречника.

1. Инспекција вруће ваљане челичне траке

Долазна челична трака се проверава у односу на захтевану врсту материјала и производну спецификацију пре формирања. Материјална документација се може обезбедити ради следљивости пројекта.

2. Нивелисање и припрема

Челична трака се изравнава пре уласка у процес формирања. Правилна припрема траке помаже у одржавању доследних услова формирања и геометрије цеви.

3. ЦНЦ спирално обликовање

Трака се континуирано формира у наведени пречник спирале. Параметри обликовања се подешавају према пречнику цеви, дебљини зида и класи материјала.

4. Унутрашње и спољашње заваривање под водом

Аутоматско заваривање се врши са обе стране спиралног споја. Параметри заваривања се контролишу у складу са спецификацијом цеви, при чему је инспекција усмерена на континуитет завара, продор и потенцијалне унутрашње дефекте.

5. Димензионисање и равнање цеви

Након заваривања, готова цев се проверава и коригује у погледу пречника, заобљености и равности у оквиру применљивих спецификација.

6. Завршите обраду

Крајеви цеви су исечени и закошени према захтевима пројекта. Посебна завршна припрема се може завршити пре отпреме.

7. Антикорозивни премаз

Тамо где је потребно, цев добија наведени спољни систем премаза. Стање премаза, адхезија и друга специфицирана својства се проверавају пре пуштања.

8. Завршна инспекција и паковање

Готове цеви пролазе кроз проверу димензија, изгледа и захтеваних перформанси пре спајања, обележавања и отпреме.

Контрола и инспекција квалитета

Заварене цеви великог пречника треба да се купе са мерљивим захтевима инспекције, а не да се ослањају само на фабричку изјаву као што је „висок квалитет“.

Ронгхенгов систем квалитета производње укључује 16 контролних тачака које покривају производни процес и готов производ. Достављени подаци о производњи указују на стопу квалификације готовог производа од 99,97%.

Велд Инспецтион

Производна спецификација укључује 100% инспекцију завара коришћењем и рендгенског и ултразвучног тестирања како би се идентификовали дефекти завара који се не могу потврдити само визуелном инспекцијом.

Тачан НДТ метод, ниво прихватања и формат извештавања могу се ускладити са важећим стандардом или спецификацијом пројекта.

Хидростатиц Тестинг

За применљиве наруџбине цевовода под притиском, свака цев може бити подвргнута хидростатичком испитивању на 1,5 пута већем од радног притиска, са периодом задржавања од најмање 5 секунди и без цурења током наведеног теста.

За одређени пројекат, испитни притисак, време задржавања и критеријуми прихватања треба да буду потврђени у техничком споразуму пре производње.

Дименсионал Инспецтион

Инспекција обухвата кључне димензије као што су:

● Спољни пречник

● Дебљина зида

● Дужина цеви

● Заобљеност

● Правост

● Димензије косине

● Стање површине

Ово је посебно важно за цеви великог пречника јер одступања димензија могу повећати поравнање поља и рад на заваривању спојева.

Спирално заварене челичне цеви у односу на снабдевање малих фабрика

За набавку инжењеринга, важно поређење није само наведена цена добављача. Купци треба да упореде квалитет материјала, стварну дебљину зида, НДТ покривеност, захтеве хидростатичког испитивања, спецификацију премаза, документацију о инспекцији и услове испоруке на истој техничкој основи.

Водич за избор материјала

К235Б за конвенционалне општинске пројекте

За конвенционалне цевоводе за водоснабдевање, одводњавање и канализацију, К235Б се обично бира тамо где захтеви за пројектовање не захтевају виши степен чврстоће.

Погодан је када инжењерски дизајн даје приоритет адекватним структурним перформансама и контролисаним трошковима материјала.

К355Б за више структуралне захтеве

К355Б се може узети у обзир за апликације које захтевају већу чврстоћу материјала, укључујући одређене апликације за тешке услове рада, ниске температуре или конструкције/шипове.

Коначну класу треба изабрати у складу са пројектованим оптерећењем, температуром, захтевима за заваривање и важећим стандардом.

Л245–Л485 за апликације на цевоводима

За пројекте преноса нафте и гаса, класе челика за цевоводе као што су Л245–Л485 могу се специфицирати у складу са захтеваним стандардом цевовода и условима пројектовања.

За медијуме који садрже киселе или водоник-сулфиде, избор материјала треба да прати применљиву спецификацију за киселе услуге и захтеве пројекта, а не да претпоставља да сам ниво цевовода обезбеђује отпорност на Х₂С.

Корозивни и приобални услови

За приобална, заслањена тла или хемијски агресивна окружења, материјал и премаз треба размотрити заједно.

Челик веће чврстоће или отпорног на временске услове може се одредити где је то прикладно, док спољни систем заштите од корозије треба изабрати у складу са стварним условима тла, воде и изложености.

Типичне апликације

Спирално заварене челичне цеви се углавном користе тамо где велики пречник, уградња на велике удаљености или структурални капацитет чине континуирано спирално формирање практичним.

Општински водовод

Водовод великог пречника за градско водоснабдевање, пренос сирове воде и надоградњу инфраструктуре.

Системи одводње и атмосферских вода

Погодно за пројекте одводње великог протока, испуштања кишнице и општинских цевовода за контролу поплава.

Канализација и индустријска вода

Користи се за отпадне воде, процесне воде и друге системе за пренос флуида ниског до средњег притиска када одабрани материјал и унутрашња заштита испуњавају средње захтеве.

Пројекти нафтовода и гасовода

Спирално заварене цеви за цевовод могу се производити у складу са важећим спецификацијама цевовода за одговарајуће примене у преносу.

Шипови од челичних цеви

Спирално заварене цеви великог пречника се такође могу користити као структурни цевни шипови, укључујући темеље и конструкцију везану за поморство, када су специфицирани захтевани стандард шипова и дебљина зида.

Закопани цевоводни системи

За укопане примене, избор цеви треба да узме у обзир спољни притисак тла, подземне воде, слегање, систем премаза, катодну заштиту и услове уградње, а не само пречник цеви.

Реал Пројецт Апплицатионс

Случај 1: Пројекат урбаног гасовода

За пројекат градског гасовода, Ронгхенг је испоручио приближно 12.000 тона Л360 спирално заварених челичних цеви са 3ПЕ антикорозивним премазом.

Пројекат је укључивао компликоване услове насељавања у постојећем урбаном подручју. Испоручена цев је произведена и премазана према захтевима пројекта.

Према оперативној евиденцији пројекта, пријављена стопа цурења цевовода је била 0,7%, са четири године рада без забележених безбедносних инцидената.

Случај показује зашто следљивост материјала, инспекцију завара и спољну заштиту од корозије треба размотрити заједно за пројекте закопаних цевовода.

Случај 2: Надоградња градске атмосферске одводње

За пројекат реновирања градске дренаже, Ронгхенг је испоручио приближно 6.800 тона спирално заварених челичних цеви, укључујући:

● Φ1220 × 10 мм

● Φ1420 × 12 мм

Цеви су снабдевене ојачаном епоксидном антикорозивном заштитом од угљеног катрана.

Пројекат је имао за циљ да замени застареле градске дренажне цевоводе погођене блокадом, цурењем и недовољним капацитетом испуштања атмосферских вода. Након три године рада, у евиденцији пројекта није било деформације цеви, цурења или блокаде, док је унапређени систем побољшао перформансе одводње атмосферских вода током обилних падавина.

Тачке одабира пре наручивања

Пре него што затражите понуду за спирално заварене челичне цеви, доставите добављачу следеће информације:

1. Величина цеви

Наведите спољашњи пречник и потребну дебљину зида, а не само пречник.

2. Транспортовани медијум

Вода, канализација, гас, нафта и индустријски флуиди могу захтевати различите материјале, унутрашњу заштиту и захтеве за инспекцију.

3. Радни притисак

Обезбедите пројектовани притисак и радну температуру где је применљиво тако да се дебљина зида и захтеви за испитивање могу правилно прегледати.

4. Инсталационо окружење

Наведите да ли је цев закопана, изнад земље, под водом, на обали, у сланом тлу или је изложена хемијској корозији.

5. Захтеви премаза

Наведите 3ПЕ, епоксидни катран, голи челик или други систем премаза, заједно са дебљином премаза и захтевима за инспекцију.

6. Дужина цеви и припрема краја

Потврдите 6 м, 9 м, 12 м или прилагођене фиксне дужине, заједно са димензијама косих косина и захтевима за заваривање на терену.

7. Преглед и документација

За велике пројекте у спецификацију набавке укључите сертификате материјала, извештаје о димензијама, извештаје о НДТ, записе о хидростатичким испитивањима и записе о инспекцији премаза.

Производња по мери и снабдевање пројекта

Ронгхенг подржава прилагођену производњу за инжењерске поруџбине уместо да ограничава снабдевање на стандардне величине залиха.

Доступне опције укључују:

● Нестандардни спољни пречници

● Посебне дебљине зидова

● 6–12 м фиксне дужине и друге специфициране дужине

● Кошење на крају цеви

● Специјална завршна припрема

● 3ПЕ и други системи антикорозивних премаза

● Епоксидни премаз од угљеног катрана

● Специјални цевни спојеви и израђени делови према цртежима

● Специфична инспекција и документација пројекта

За поруџбине великих количина, распореди производње и испоруке могу се координирати према редоследу инсталације пројекта.

Инспекција фабрике и подршка купцима

За велике инфраструктурне поруџбине, купци могу организовати фабричку инспекцију и прегледати евиденцију производње и инспекције пре отпреме.

Ронгхенг пружа:

● Техничка подршка за избор унапред наручите

● Преглед спецификација

● Ажурирања напретка производње

● Аранжмани за фабричку инспекцију

● Материјална и инспекцијска документација

● Координација испоруке

● Техничке консултације у вези са инсталацијом

● Техничка подршка након продаје

За велике пројекте, напредак производње се такође може пратити путем визуелних ажурирања, тако да купци могу унапред да координирају распореде испоруке и инсталације на локацији.

ФАК

К1. Која је разлика између спирално заварених челичних цеви и заварених цеви са равним шавом?

Формира се од челичне траке у спирални облик и заварује дуж спиралног споја. Ова метода производње је посебно практична за цеви великог пречника.

Заварене цеви са правим шавом користе уздужни завар и обично се бирају за различите опсеге пречника и захтеве примене. Ниједна конструкција није аутоматски боља за сваки пројекат; пречник, дебљина зида, притисак, начин уградње, класа материјала и важећи стандард треба да одреде избор.

К2. Које величине цеви испоручујете?

Стандардни производни опсег је спољни пречник 219–3620 мм и дебљина зида 6–30 мм. Стандардне фиксне дужине укључују 6 м, 9 м и 12 м, а нестандардне дужине и посебне дебљине зидова су доступне за поруџбине пројекта.

К3. Можете ли произвести нестандардне спирално заварене челичне цеви?

Да. Производња по наруџбини може да покрије пречник, дебљину зида, фиксну дужину, искошење крајева цеви, специјалну припрему краја, премаз и друге захтеве приказане на инжењерским цртежима.

К4. Да ли се цев може користити за укопане цевоводе?

Да. Широко је применљив на системе закопане воде, дренаже и друге цевоводе када дебљина зида цеви, класа материјала, спољни премаз, начин уградње и структурни прорачуни испуњавају захтеве пројекта.

Код закопаних цевовода, купци треба да обрате посебну пажњу на стање тла, подземне воде, слегање, заштиту од корозије и третман теренских спојева.

К5. Како да избегнем куповину цеви са недовољном дебљином зида?

Не судите о производу само по номиналној величини или тежини. Наведите потребну дебљину зида и применљиву толеранцију у уговору о куповини и затражите сертификате материјала и записе о контроли димензија.

За велике пројекте, улазна инспекција такође може укључити насумична мерења дебљине зида на више позиција на цеви.

К6. Која инспекција завара се може обезбедити?

Производна спецификација подржава 100% рендгенску и ултразвучну инспекцију завара, са применљивим нивоом прихватања који је одређен релевантним стандардом или спецификацијом пројекта.

Извештаји о инспекцији могу бити обезбеђени као део документације о квалитету пројекта.

К7. Да ли пружате хидростатичка испитивања?

Да. За применљиве наруџбине цевовода под притиском, хидростатичко испитивање се може спровести цев по цев при 1,5 пута већем од радног притиска, са периодом задржавања од 5 секунди или више и без цурења под одређеним условима испитивања.

К8. Који антикорозивни премаз да изаберем?

Зависи од окружења за уградњу и животног века дизајна.

За укопане цевоводе, 3ПЕ се обично разматра тамо где је потребна јака спољна заштита од корозије. Системи епоксидног угља и катрана се такође могу специфицирати за одговарајуће пројекте. Примене у приобалном и сланом тлу захтевају посебну пажњу одабиру премаза, континуитету премаза и заштити зглобова поља.

К9. Могу ли да посетим фабрику пре него што дам велику поруџбину?

Да. Купци могу да организују посету фабрици на лицу места која покрива производне просторе, објекте за инспекцију, складиште готових цеви и релевантну документацију о квалитету. Напредак производње се такође може пратити путем видео ажурирања током периода производње.

К10. Које информације треба да дам за понуду?

У најмању руку, обезбедите спољни пречник, дебљину зида, квалитет материјала, дужину цеви, количину, применљиви стандард, транспортовани медијум, радни притисак, захтев премаза и припрему краја.

За потпуну инжењерску понуду, цртежи, захтеви за инспекцију и распоред испоруке су такође корисни.

Напомена о набавци

За спирално заварене челичне цеви, четири ставке заслужују посебну пажњу приликом набавке: стварна дебљина зида, НДТ завара, хидростатичко испитивање и антикорозивни премаз.

Ови захтеви се могу директно уписати у технички споразум тако да се понуде добављача могу поредити на истој основи. За инфраструктурне пројекте великог обима, купци су такође добродошли да организују фабричку инспекцију и прегледају процес производње и инспекције пре отпреме.
